人口ピラミッドグラフ（トルネードプロット）

Population-Pyramid-Graph

必要なデータ

ワークシートで2列選択します。

グラフ作成操作

データを選択します。

メニューから作図 > 統計 : 人口ピラミッドと選択します。

テンプレート

PopulationPyramid.optu

ノート

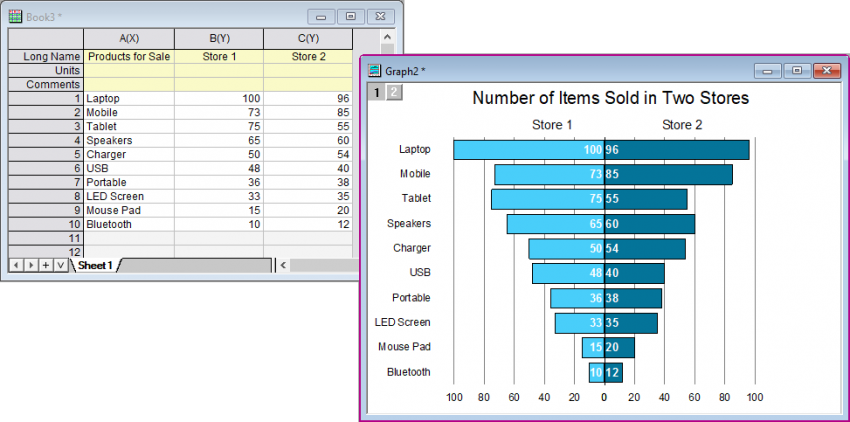

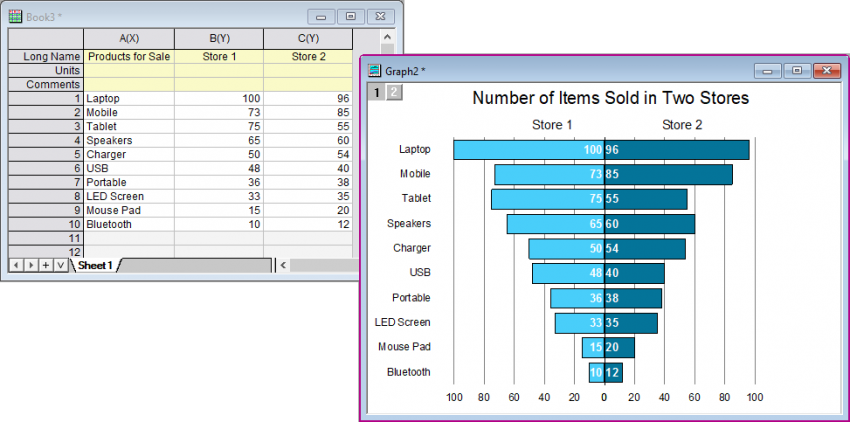

このグラフは、トルネードプロット、トルネードダイアグラム、トルネードチャート、バタフライチャートとも呼ばれています。これは、2セットのデータ系列を並べて表示する棒グラフの一種で、同じパラメータを持つ2グループ間の違いが一目でわかります。下図にサンプルを示します。

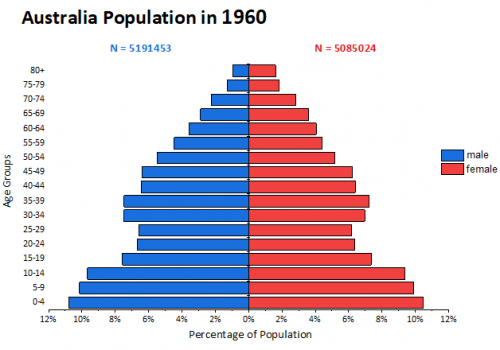

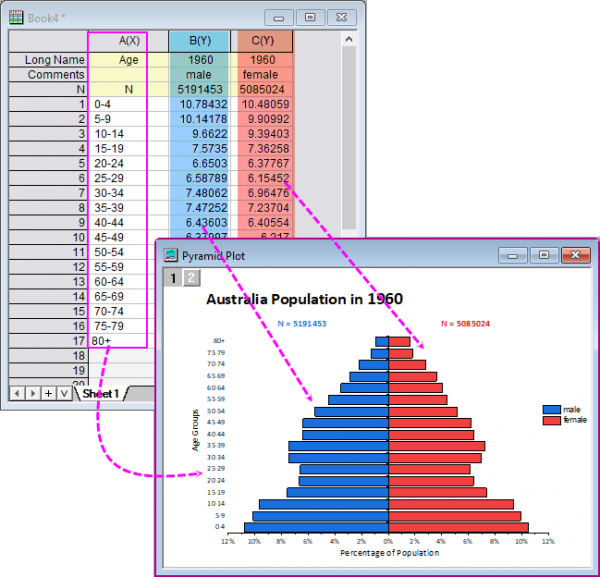

このページの上部にあるサンプルグラフは、ある年の男性と女性の人口ピラミッドを示しています。今年の各年齢層の女性と男性を簡単に比較できます。このようなグラフをプロットするには、男性と女性の人口数をそれぞれ含む2つのデータ列を用意する必要があります。これら2つの列は、2つの棒グラフとして2つのレイヤ（左右）にプロットされます。縦軸は、5～9歳といった年齢層を示し、横軸は各年齢層の人口を示しています。
