Die Registerkarte Layout (Details Zeichnung) für das Ursache-Wirkungs-Diagramm
Diese Registerkarte wird verwendet, um die Layouteinstellungen für das Ursache-Wirkungsdiagramm vorzunehmen.
_Layout_Tab_for_CauseEffect/Layout_Tab_for_CauseEffect_01.png?v=98613)
Inhalt
Position der Sub-Ursachen
Diese Bedienelementgruppe kann verwendet werden, um die Position zwischen Sub-Ursachen anzupassen.
Horizontal

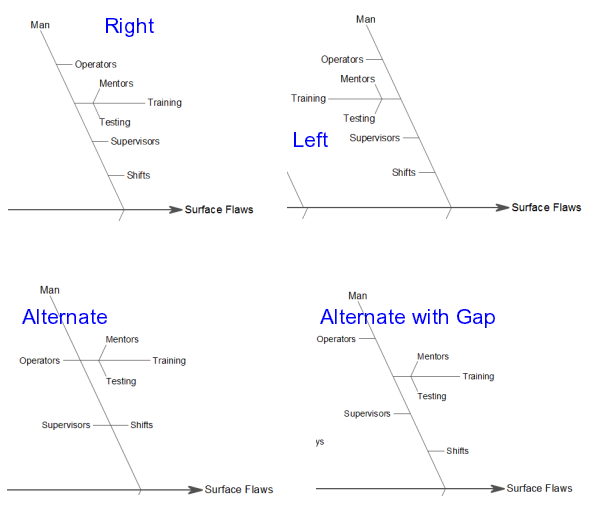

Legen Sie fest, wie die Sub-Ursachen horizontal positioniert werden:
_Layout_Tab_for_CauseEffect/Layout_Tab_for_CauseEffect_02.png?v=98615)
Wenn Sie Auto wählen:
- Wenn die Anzahl der Sub-Ursachen gleich oder größer als 8 unter einem der Hauptursachen ist, ist Auto auf Rechts gesetzt;
- wenn die Anzahl der Sub-Ursachen kleiner als 8 ist,
- wenn es mehr als 1 Sub-Ursache mit einer Tiefe >=3 unter der gleichen Hauptursache gibt (das heißt, die Tiefe dieser Hauptursache ist größer als 4), wird Auto auf Abwechselnd gesetzt;
- Für die restlichen Fälle ist Auto auf Rechts gesetzt.
Vertikal

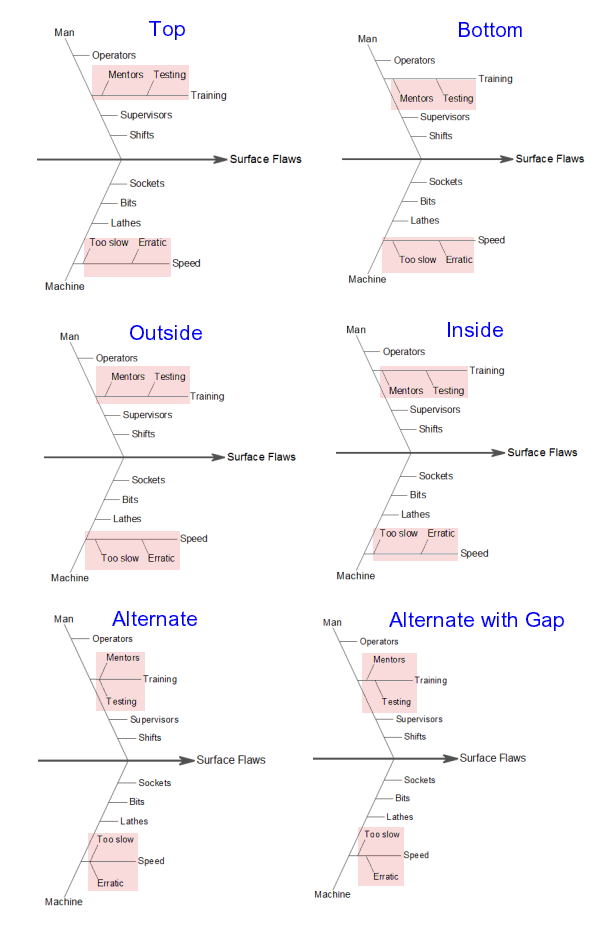

Legen Sie fest, wie die Sub-Sub-Ursachen vertikal positioniert werden:
_Layout_Tab_for_CauseEffect/Layout_Tab_for_CauseEffect_03.png?v=98623)
Horizontaler Abstand zwischen Ursachen (%)
Legen Sie den Abstand zwischen den Ursachen in horizontaler Richtung fest. Die Einheit ist % der Schrifthöhe.
Vertikaler Abstand zwischen Ursachen (%)
Legen Sie den Abstand zwischen den Ursachen in vertikaler Richtung fest. Die Einheit ist % der Schrifthöhe.
Länge der Verbindungslinie
Legen Sie die Länge der Verbindungslinie der Endzweige fest (diejenigen, die keine Unterzweige mehr aufweisen). Die Einheit sind Punkte.
