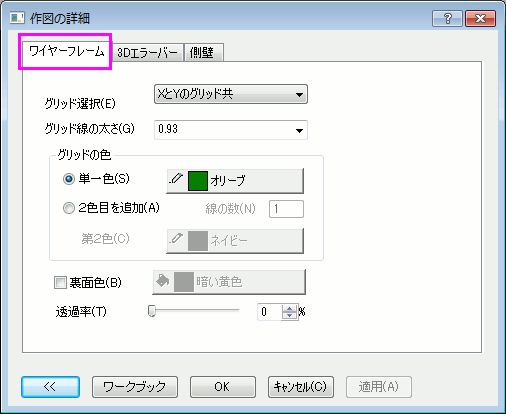

(作図の詳細) 『ワイヤーフレーム』タブ

(作図の詳細) 『ワイヤーフレーム』タブは、ワイヤフレームおよびワイヤ曲面を編集するオプションを提供しています。これは、グリッド、背景色、透過率などのオプションを提供します。

内容

表示するグリッド線の種類を指定します。次のオプションが利用できます。

このコンビネーションボックスで、グリッド線の太さを入力または選択します。単位は、ポイントです。

グリッド線の色を指定します。以下のオプションがあります。

単一色	このオプションを選択すると、すべてのグリッドラインに対して1色を使います。関連するカラーリストから目的の色を選択したり、Originのカラーパレットを使って色を定義できます。
２色目を追加	このオプションを選択すると、グリッドラインに対して2色を使用します。
線の数	これは、２色目を追加オプションが選択されている場合のみ利用できます。 Originのグリッドライン間に挿入したい線の数を指定します。
第2色	グリッドラインで使用する色を指定します。関連するカラーリストから目的の色を選択したり、Originのカラーパレットを使って色を定義できます。

『裏面色』チェックボックスを選択して、曲面の裏面の色を設定します。ドロップダウンリストから、色を選択してください。

ワイヤフレームの透過の機能を指定します。コンビネーションボックスで、0から100までの目的の値を入力するか、スラーダーを動かします。0は、透過を行いません。100は完全に透明になります。
