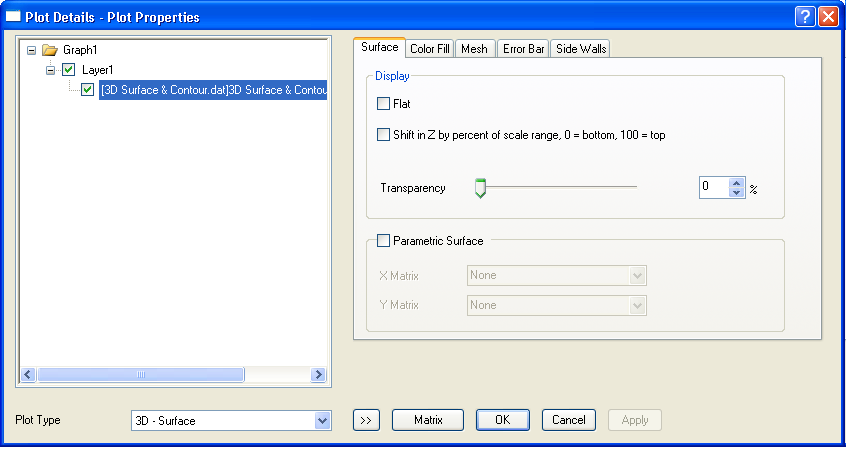

Die Registerkarte Oberfläche 2 (Details Zeichnung)

PD-Dialog-SurfaceOpenGL-Tab



Hinweis: Vor Origin 2016 wurden XYZ (Arbeitsblattdaten) normiert, bevor Oberflächendiagramme erzeugt wurden; seit Origin 2016 werden die rohen X- und Y-Datenwerte verwendet. Siehe Daten für XYZ-Kontur-/Oberflächendiagramm normieren.



Anzeige

Flach

Aktivieren Sie dieses Kontrollkästchen, um die Oberfläche auf der unteren XY-Ebene flach abzubilden.

Versatz in Z nach Prozent des Skalierungsbereichs, 0 = unten, 100 = oben

Aktivieren Sie dieses Kontrollkästchen, um eine Zahl zwischen 0 und 100 einzugeben, entsprechend der die XY-Ebene auf der Z-Achse verschoben wird.

Transparenz

Legen Sie die Transparenz der Oberfläche fest.

Parametrische Oberfläche

Dieses Kontrollkästchen steht nur zur Verfügung, wenn das Diagramm aus Matrizen stammt. Aktiviere Sie dieses Kontrollkästchen, um die Auswahllisten X-Matrix und Y-Matrix verfügbar zu machen.

Mit diesen zwei Auswahllisten können Sie die Matrixobjekte als X- und Y-Matrix festlegen, um eine parametrische Oberfläche zu zeichnen.

In der Auswahlliste wird das Matrixobjekt mit dem gleichen Matrixblatt aufgeführt. Wählen Sie die Option Mehr..., um den Dialog Datensatzbrowser zu öffnen und eine andere Matrix im Projekt festzulegen.
