Die Registerkarte Spirale (Details Zeichnung)

PD-Dialog-Spiral-Tab

Die Registerkarte Spirale wird verwendet, um das Layout der Balken entlang der spiralförmigen Achse und die spiralförmige Achse benutzerdefiniert anzupassen.

Richtung

Legen Sie die Richtung der spiralförmigen Achsenlinien vom Zentrum aus fest, im oder gegen den Uhrzeigersinn.

Anfangswinkel

Legen Sie den Anfangswinkel für die Spiralachse im Zentrum fest. Der Standardwinkel ist 90.

Layout

Legen Sie fest, wie die Balken entlang der spiralförmigen Achse angeordnet werden. Es gibt zwei Layouts:

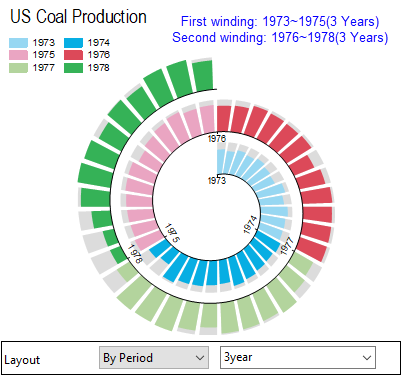

• Nach Zeitabschnitt: Die Datenpunkte werden als Balken gezeichnet, indem der Bereich des Zeitabschnitts innerhalb jeder Wicklung festgelegt wird. Wenn Sie alle Balken innerhalb von jeweils 3 Jahren für jede Wicklung zeichnen möchten, dann können Sie Nach Zeitabschnitt auswählen und einen Zeitabschnitt von 3 Jahren festlegen.

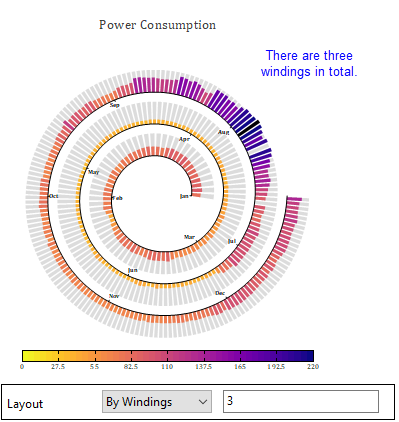

• Nach Wicklungen: Die Datenpunkte werden als Balken gezeichnet, indem die Anzahl der Wicklungen festgelegt wird.



Minimaler Radius

Legen Sie den Radius für den zentralen Hohlraum am Anfangspunkt fest. Die Einheit ist % des Layers.

Maximaler Radius + Abstand zwischen Wicklungen = Min(Layerbreite, Layerhöhe)

Diagrammgröße

Legen Sie die höchste Balkenhöhe der Balken fest. Diagrammgröße = 1 bedeutet die Balkenhöhe des maximalen Y-Werts ist gleich dem Abstand zwischen jeder Wicklung.

Schattenbalken zeigen mit Y=

Legen Sie fest, ob der Schattenbalken unter allen Balken und die Höhe der Schattenbalken gezeigt werden.

Farbe

Legen Sie eine Farbe für alle Schattenbalken fest.
