(作図の詳細) 『側壁』タブ

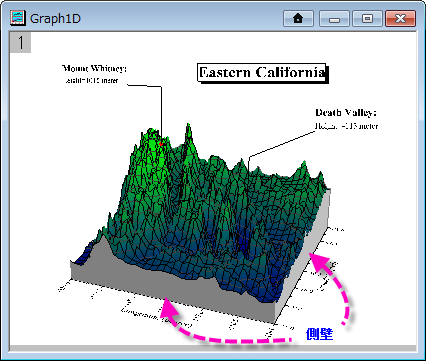

側壁は二次元の平面な壁で、曲面の高さからZ軸の下まで広がるものです。

• X側の壁は、 XZ 平面内の表示されます。
• Y側の壁は、 YZ 平面内の表示されます。

(作図の詳細)側壁タブは側壁の表示に関する制御と、色の編集を行えます。

可

このチェックボックスを選択すると、グラフのXおよびY側の壁を表示します。

X/Y

X および Y の壁の色をドロップダウンリストから選択します。X または Y の壁のどちらかを非表示にするには、そのドロップダウンリストからなしを選びます。

透過率

これは、側壁をどれぐらい透過させるか指定します。コンビネーションボックスに直接割合を入力するか、目盛りをスライドして値を決めます。0(透過なし)から100(完全に透過)まで入力できます。

自動にチェックを付けると、表面と同じ透過率を使用します。
