Die Registerkarte Drahtgitter (Details Zeichnung)

PD-Dialog-Mesh-Tab

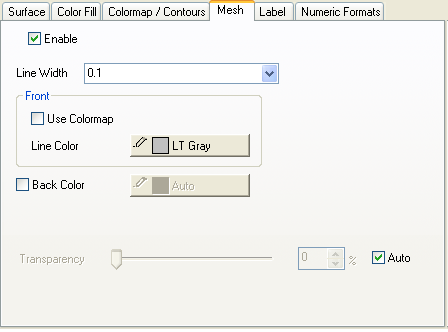

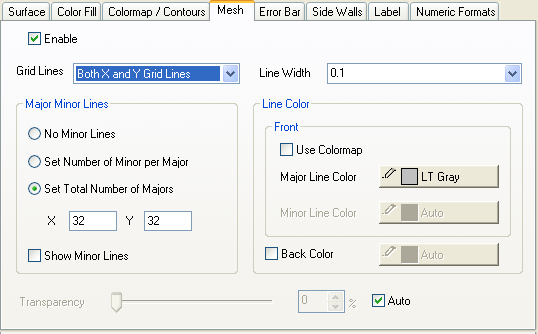

Matrix-basiert	XYZ-basiert

Informationen zur LabTalk-Steuerung finden Sie unter Drahtgitter auf 3D-Oberflächendiagrammen festlegen.

Gitternetzlinien

Legen Sie fest, wie Ihre Gitternetzlinien angezeigt werden sollen: nur X-Gitternetzlinien, nur Y-Gitternetzlinien oder sowohl X- als auch Y-Gitternetzlinien.

Linienbreite

Legen Sie die Gitternetzbreite fest.

Haupt- und Nebenlinien

Keine Nebenlinien

Alle Gitternetzlinien sind Hauptlinien.

Anzahl der Nebenlinien pro Hauptlinien festlegen

Geben Sie den X- und Y-Wert ein, um festzulegen, wie viele Nebenlinien pro Hauptlinie angezeigt werden sollen.

Anzahl der Hauptlinien festlegen

Geben Sie den X- und Y-Wert ein, um die Gesamtanzahl der Hauptlinien festzulegen.

Nebenlinien zeigen

Aktivieren Sie dieses Kontrollkästchen, um die Nebenlinien auf der Oberfläche zu zeigen.

Linienfarbe

Vordergrund

Verwenden Sie das Kontrollkästchen Farbabbildung verwenden, um die Farbe der Gitternetzlinien auf die Farbe der Oberflächenfarbabbildung abzustimmen.

Die Farbe von Haupt- und Nebenlinien können können mit Hilfe der Farbliste festgelegt werden.

Hintergrundfarbe

Legen Sie die Hintergrundfarbe der Gitternetzlinien fest.

Transparenz

Legen Sie die Transparenz der Gitternetzlinien fest. Aktivieren Sie das Kontrollkästchen Auto, um die gleiche Transparenz wie für die Oberfläche zu benutzen.
