(作図の詳細) 「楕円」タブ

PD-Dialog-Ellipse-Tab

楕円タブ（作図の詳細）は楕円プロットの楕円を編集するためのものです。

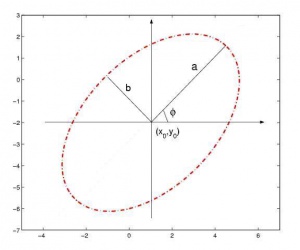

2D直交座標で楕円をプロットするには、5つの要素を指定する必要があります。

• 中心X：楕円の中心のX座標。下記のサンプルの「X₀」です。
• 中心Y：楕円の中心のY座標。下記のサンプルの「Y₀」です。
• 長半径：楕円の長半径。下記のサンプルの「a」です。
• 短半径：楕円の短半径。下記のサンプルの「b」です。
• 回転角度：X軸から長半径までの角度です。単位はパイです。データが4列だけのときは回転なしです。

楕円の長径は最も長い直径です。中心と両方の焦点を通り、周囲の最も広い点で終了する線分です。長半径は長径の半分であり、したがって、中心から焦点を通り、周囲まで伸びます。

楕円を長方形として表示

エラー楕円プロットの長方形として楕円を表示します。

中央のポイントを表示

楕円の中心ポイント（最初のY列から）を表示するかどうかを指定します。これを選択すると、ポイントをカスタマイズできる「シンボル」タブが表示されます。

長半径

楕円の長半径の長さとして列を指定します。デフォルトでは、4番目に選択された列がこのアイテムに対して選択されます。

短半径

楕円の短半径の長さとして列を指定します。デフォルトでは、4番目に選択された列がこのアイテムに対して選択されます。

縁の設定

縁の太さ

楕円の縁の太さを指定します。

境界の線種

楕円の境界の線種を指定します。

縁の色

楕円の縁の色を指定します。

透過率

楕円の縁と塗りつぶしの線の透過度を指定します。

塗りつぶし

塗りつぶし

楕円の塗りつぶし色を指定します。

塗りつぶしのみ透過

楕円の塗りつぶしのみに透過度を適用するか指定します。

回転角度

楕円の回転角度を指定します。

角度

楕円の長半径に基づいて回転角度を設定するデータセットを指定します。

オフセット角度(度)

楕円の開始角度を度で指定します。0は、長半径がX軸方向にあることを意味します。

角度単位

角度制御の単位を指定します。

方向

楕円の回転方向を時計回り(CW)または反時計回り(CCW)で指定します。
