Die Registerkarte Anzeige und Performance (Details Zeichnung)



Video Image.png Weitere relevante Videos:Schriftgröße in Grafiken mit mehreren Layer korrigieren

Die Registerkarte Anzeige auf Ebene des Layers des Dialogs Details Zeichnung bietet Optionen zum Einstellen der Skalierung des Textes, der Anzeige der Achsen, Achsenbeschriftungen, Beschriftungen und Daten sowie spezifischem Datenzeichenverhalten.

The Plot Details Display Tab 1.png The Plot Details Display Tab 2.png

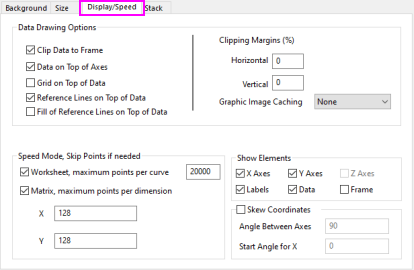

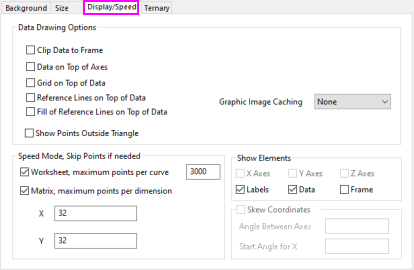

Registerkarte Anzeige und Performance allgemein Registerkarte Anzeige und Performance für Ternärdiagramm
The Plot Details Display Tab 3.png The Plot Details Display Tab 3 3D.png

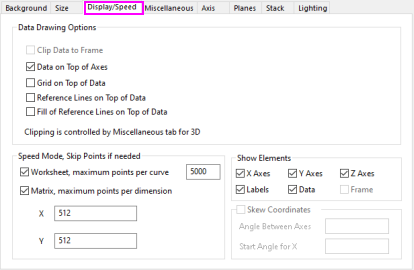

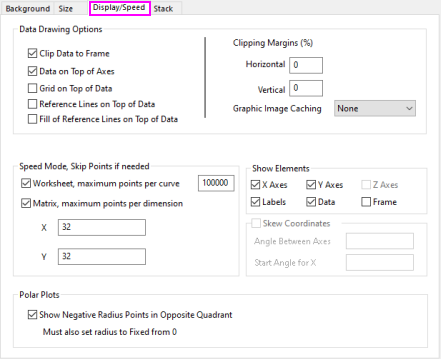

Registerkarte Anzeige und Performance für Polardiagramm Registerkarte Anzeige und Performance für 3D-Diagramm

Inhalt

Gruppe Datenzeichnung

Nur innerhalb des Rahmens

Wenn dieses Kontrollkästchen aktiviert ist, verbirgt die Option Daten, die über den Layerrahmen hinausgehen, minus den Prozentsatz, der unter Rand ausschneiden angezeigt wird. Der Layerrahmen besteht aus dem Umfang der Achsenskalierungen.

  • Wenn Ausschnitt Ränder positiv ist, wird der zugelassene Anzeigebereich durch den festgelegten Prozentsatz in der festgelegten Richtung reduziert.
  • Wenn Ausschnitt Ränder negativ ist, wird der zugelassene Anzeigebereich über die Achsen hinaus durch den festgelegten Prozentsatz in der festgelegten Richtung erweitert.

Das Verhalten zum Abschneiden von Daten hat sich seit Origin 2019b etwas verändert. Weitere Informationen finden Sie in dieser FAQ.

Hilfe beim Abschneiden von Textbeschriftungen und anderen Grafikobjekten finden Sie unter Objekt beschneiden.
Daten oberhalb von Achsen

Anzeigen von Diagrammen und Symbolen über auf den Layerachsen Die meisten Vorlagen haben ihre Standardeinstellung, um Daten hinter den Achsen (deaktiviert) anzuzeigen.

Beachten Sie, dass das gleiche Bedienelement durch Rechtsklick auf die Diagrammachse verfügbar ist.
Gitternetz oberhalb von Daten

Anzeigen von Achsengitternetzlinien über Diagrammen und Symbolen

Beachten Sie, dass das gleiche Bedienelement durch Rechtsklick auf die Diagrammachse verfügbar ist.
Referenzlinien oberhalb der Daten

Anzeigen von Referenzlinien über Diagrammen und Symbolen

Beachten Sie, dass das gleiche Bedienelement durch Rechtsklick auf die Diagrammachse verfügbar ist.
Zeige Punkte außerhalb des Rahmens

Dieses Kontrollkästchen steht nur zur Verfügung, wenn das Quelldiagramm ein Ternärdiagramm ist.

Aktivieren Sie dieses Kontrollkästchen, um die Datenpunkte außerhalb der Dreiecksachse zu zeigen.
Ausschnitt Ränder (%)

Der horizontale und vertikale Rand wird abgeschnitten.
Grafikzwischenspeicher

Der Grafikzwischenspeicher kann immer verwendet werden, wenn ein 2D-Diagrammlayer neu gezeichnet werden muss, ohne aktualisiert zu werden. Wenn zum Beispiel ein Diagrammfenster von einem anderen Fenster überlagert und dann wieder in den Vordergrund geschoben wird oder wenn die Größe des Diagrammfensters verändert wird.

  • Kein: Origin zeichnet das Diagrammlayer jedes Mal neu, wenn das Diagrammfenster verschoben, in den Vordergrund geschoben oder in der Größe verändert wird.
  • Raster: Der Raster-Puffer meldet Origin, wie viele Pixel von welcher Farbe an welcher Stelle gezeichnet werden sollen. Diese Informationen basieren auf einer bestimmten Auflösung und werden bei Änderung der Größe verzerrt.

Hinweis: Wenn Sie die Größe Ihres Diagramms im Raster-Speichermodus ändern, kann die Anzeige des Diagramms "pixelig" erscheinen. Wenn dies geschieht, wählen Sie Fenster: Aktualisieren im Origin-Menü, um die Anzeige wiederherzustellen.

Polardiagramme

Negative Radiuspunkte im gegenüberliegenden Quadranten

Muss Radius haben, um bei Null anzufangen

Wenn Ihre Daten negative Radiuswerte besitzen, aktivieren Sie dieses Kontrollkästchen, um negative Radiuspunkte im gegenüberliegenden Quadranten zu zeigen. Bitte beachten Sie, dass der Radius in diesem Fall bei 0 anfangen muss.

Entwurfsmodus, Punkte wenn nötig auslassen

Neben dem Grafikzwischenspeicher können Sie auch Origins Entwurfsmodus verwenden, um die Neuzeichnungsgeschwindigkeit Ihrer Diagrammlayer zu erhöhen. Im Entwurfsmodus lässt sich die Anzahl der im Diagrammlayer angezeigten Datenpunkte steuern. Diese Option ist sehr nützlich, wenn Sie mit großen Datensätzen arbeiten, wobei die Verringerung der Anzahl der gezeichneten Punkte entweder die Neuzeichnungsgeschwindigkeit erhöht oder Störungen in der Zeichnung reduziert.

Wenn Entwurfsmodus aktiviert ist, wird das Layersymbol in rot und ein Wasserzeichen mit Entwurfsmodus ist eingeschaltet wird in dem Layer angezeigt. Das Wasserzeichen taucht nicht auf, wenn Sie das Diagramm ausdrucken, kopieren oder exportieren.


Für Diagramme, die aus Arbeitsblattdaten erstellt wurden:

  1. Aktivieren Sie das Kontrollkästchen Worksheet Daten: maximale Punktzahl pro Kurve, um den Entwurfsmodus für alle Diagramme im Layer zu aktivieren, die aus den Arbeitsblattdaten erstellt werden.
  2. Geben Sie den gewünschten Wert (n) in das entsprechende Textfeld ein. Wenn die Anzahl der Datenpunkte in einem Diagramm n überschreitet, zeigt Origin eine Teilmenge von Diagrammen an, die n Punkte enthalten. Diese Teilmenge enthält Daten mit gleichmäßigem Abstand - nach Arbeitsblattzeilen.


Für Diagramme, die aus Matrixdaten oder Daten einer virtuellen Matrix erstellt wurden:

  1. Aktivieren Sie Matrix Daten: maximale Punktzahl pro Dimension, um den Entwurfsmodus zu aktivieren.
  2. Geben Sie den gewünschten Wert (n, m) in die Felder X und Y ein. Wenn die Anzahl von Datenpunkten in einem Diagramm n oder m überschreitet, zeigt Origin eine Teilmenge von Diagrammen an, die maximal aus n mal m Punkten bestehen. Diese Teilmenge enthält äquidistante Daten - nach Matrixspalten (X) und Matrixzeilen (Y).

Hinweis:

  • Die Einstellungen des Entwurfsmodus werden in einer Diagrammvorlage gespeichert. Wenn Sie möchten, dass die Einstellungen des Entwurfsmodus dauerhaft sind, müssen Sie die Diagrammvorlage neu speichern, sobald Sie Änderungen vorgenommen haben.
  • Wenn Sie Diagramme zum Drucken oder für den grafischen Export erstellen, lesen Sie bitte Verfügbare Seitenansichten: Geschwindigkeit vs. Genauigkeit in der Origin-Hilfe.

Gruppe Elemente zeigen

X-Achsen/Y-Achsen/Z-Achsen

Deaktivieren Sie dieses Kontrollkästchen, um die jeweiligen Achsen des Layers zu verbergen. Aktivieren Sie es, um die jeweiligen Achsen zu zeigen.
Beschriftungen

Verbergen Sie alle Achsentitel, Pfeile, Textbeschriftungen, Formen und Objekte in dem Layer. Zum Anzeigen der Beschriftungen in der Druckausgabe muss das Kontrollkästchen Beschriftungen vor dem Drucken aktiviert werden.
Daten

Verbergen Sie alle Diagramme in dem Layer. Zum Anzeigen der Daten in der Druckausgabe muss das Kontrollkästchen Daten vor dem Drucken aktiviert werden.
Rahmen

Dieses Kontrollkästchen legt fest, ob ein Layerrahmen angezeigt werden soll. Im Fall von 3D-Diagrammen ist diese Option deaktiviert.

Schiefekoordinaten

Nur verfügbar für 2D-Diagramme in kartesischen Koordinaten (allgemein Anzeige/Geschwindigkeit). Aktivieren Sie das Kontrollkästchen und geben Sie einen ganzen Zahlwert in die begleitenden Felder ein.

Winkel zwischen Achsen

Interner Winkel zwischen X- und Y-Achsen
Anfangswinkel für X

Positive Werte drehen die X-Achse gegen den Uhrzeigersinn.
