Registerkarte Daten (Details Zeichnung)

Die Registerkarte Daten ist verfügbar, wenn:

• Die Quellzeichnung ein Boxdiagramm ist, das die eingeteilten Daten anzeigt. (Wählen Sie auf der Registerkarte Boxdiagramm eine der Optionen Daten, Box + Datenüberschneidung, Box (Rechts) + Daten (Links), Box (Links) + Daten (Rechts), Balken + Datenüberschneidung, Balken (Rechts) + Daten (Links), Balken (Links) + Daten (Rechts), Halbe Box (Rechts) + Daten (Links) oder Halbe Box (Links) + Daten (Rechts) in der Auswahlliste Typ.)

oder

• Das Quelldiagramm ist ein Histogramm, ein Punkt-Säulendiagramm, ein Violindiagramm, ein Beeswarm-Diagramm oder ein Ridgeline-Diagramm.

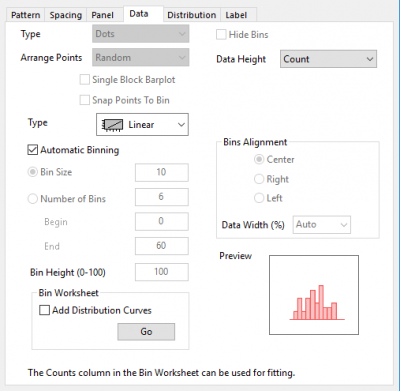

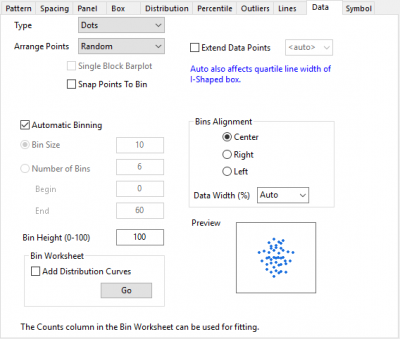

Registerkarte Daten für Boxdiagramm, Punkt-Säulendiagramm, Violindiagramm oder Beeswarm-Diagramm	Registerkarte Daten für Histogramm

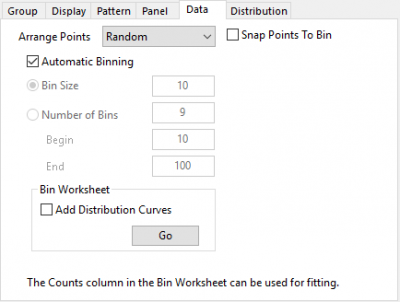

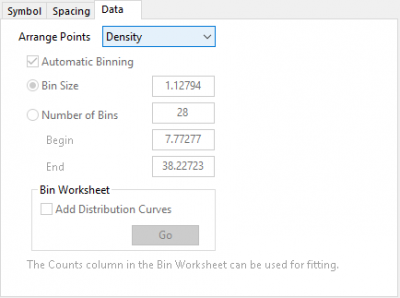

Registerkarte Daten für Ridgeline-Diagramm	Registerkarte Daten für Punktdiagramm

Typ

Diese Gruppe von Einstellungen ist nur verfügbar, wenn das Quelldiagramm ein Boxdiagramm, das eingeteilte Daten anzeigt, ein Punkt-Säulendiagramm oder ein Beeswarm-Diagramm ist.

Wählen Sie Punkte, Klassenbalken oder Punkte + Klassenbalken in der Auswahlliste Typ.

• Die Option Punkte zeigt die einzelnen eingeteilten Datenpunkte.
• Die Option Klassenbalken zeigt die Daten im Stil eines Histogramms, wobei die Balken festgelegte Klassengrößen sind.

Punkte anordnen

Wenn Typ Punkte ist, sind diese sechs Optionen verfügbar: Zufällig, Jitter, Schwarm, Zentrum, Hex, Quadrat, Dichte und Sich überschneidender Versatz.

Wenn der Typ Punkte + Klassenbalken ist, werden diese drei Optionen sind verfügbar: Zufall, Jitter, Schwarm und Sich überschneidender Versatz.

Der zufällige Versatz in X-Richtung wird gemäß einer Normalverteilung bestimmt.

Wählen Sie Jitter, um Zufallsrauschen in X-Richtung hinzuzufügen und damit die Datenpunktreihen zu streuen. Dies erzeugt zufällige verteilte Jitterpunkte. In der Gruppe Klassenausrichtung können Sie gleichmäßig verteilte Jitterpunkte erzeugen und benutzerdefiniert anpassen.

Die Auswahl von Schwarm ist ähnlich der Auswahl von Jitter außer, dass sie die Klasseneinstellungen ignoriert.

Wählen Sie Sich überschneidender Versatz, um die sich übeschneidenden Datenpunkte nur mit dem gleichen Wert zu versetzen.

Es gibt Bedienelemente auf der Registerkarte Abstände des Dialogs Details Zeichnung zum Einstellen des Versatzes von Datensymbolen (Punkten), wenn diese in Ihren Boxdiagrammen angezeigt werden.

Hinweis: Für Ridgeline-Diagramme werden alle Punkte vertikal, entlang der Y-Achse angeordnet.

Bedienelement Punkte anordnen für Punktdiagramm

Es gibt zwei Modi, um Punkte im Punktdiagramm anzuordnen:

• Dichte: Der Punkt wird wie in einem Säulen-Punktdiagramm angeordnet, aber die Punkte werden an der Basislinie von jeder Zeichnung ausgerichtet. Tatsächlich gibt es keine Klasse für die Daten. Die Datenanordnung orientiert sich an der Größe des Datenpunkts.
• Histogramm: Wie ein Histogramm, zeigt aber die Anzahl der Punkte statt der Balken. Es teilt die Daten nach Klassen auf, zählt die Punkte in jeder Klasse und zeichnet die Symbole von der Basislinie aus gemäß der Anzahl.

  Hinweis: Die Anzahl der Klassen (Einteilungen) für ein Punktdiagramm sollte größer sein als in einem Histogramm.

  Maximale Anzahl der Einteilungen=(Max-Min)/(Bis-Von)*Layerbreite/Symbolgröße+1.

  Min und Max sind die Werte von Minimum und Maximum der Daten innerhalb der Skala. Von und Bis sind die Werte des Minimums und des Maximums der Skala. Layerbreite und Symbolgröße sind haben die Einheit Punkt. Die Klassengröße kann durch (Max-Min)/Maximale Anzahl der Einteilungen ermittelt werden. Dieser Wert wird auf einen besseren Wert aufgerundet. Wenn die Klassengröße zum Beispiel 0,143 ist, können wir 0,2 verwenden (verwenden Sie die Rundungsmethode der Hilfsstrichsposition).

Hinweis: Wenn die maximale Anzahl der Klassen (Einteilungen) größer ist als (Layerhöhe/Symbolgröße), reduziert Origin die Anzahl der Punkte durch N, um sicherzustellen, dass es kleiner ist als (Layerhöhe/Symbolgröße). Wenn es mehrere Zeichnungen gibt, ermittelt Origin die Summe (maximale Anzahl der Klassen aus jeder Zeichnung). Dieser N-Wert kann durch die Notation $(N) ermittelt werden.

Wenn es mehrere Zeichnungen gibt, ist der Abstand der Basislinie von jeder Zeichnung unterschiedlich, wobei das Verhältnis auf Grundlage der maximalen Anzahl der Klassen in jeder Zeichnung berechnet wird.

Balkendiagramm mit Einzelblock

Wenn Typ = Klassenbalken oder Punkte + Klassenbalken, ist die Option Balkendiagramm mit Einzelblock verfügbar. Das Aktivieren des Kontrollkästchens Balkendiagramm mit Einzelblock kann die Linien zwischen den Klassen entfernen.

(Die Klassen werden hier links ausgerichtet gezeigt.)

Punkte an Klasse ausrichten

Aktivieren Sie das Kontrollkästchen Punkte an Klasse ausrichten, um eingeteilte Datenpunkte horizontal in den Einteilungen auszurichten. Beachten Sie, wenn Typ gleich Punkte ist, dass diese Option nur verfügbar ist, wenn Zufall auf Punkte anordnen gesetzt ist.

Hinweis: Für Ridgeline-Diagramme werden alle Punkte vertikal, entlang der Y-Achse angeordnet.

Datenpunkte erweitern

Wenn der Datenpunkt oder die Quartillinien gezeigt werden, werden diese Datenstreifen oder kurzen Linien innerhalb der Verteilungskurven oder die Prozent der Boxbreite erweitert.

Wenn der Kurventyp nicht Kein ist und Symmetrische Verteilungskurve zeigen auf der Registerkarte Verteilung aktiviert ist, bedeutet <Auto>, dass die Datenpunkte innerhalb der Verteilungskurve erweitert werden. Ansonsten bedeutet <Auto> 100 % der Boxbreite.

Wenn Kurventyp nicht Kein ist und Symmetrische Verteilungskurve zeigen auf der Registerkarte Verteilung aktiviert ist, wendet <Auto> nur die Verteilungskurve mit Regelbreite an und das auch nur auf die Elemente auf der gleichen Seite der Verteilungskurve. Die Elemente auf der anderen Seite werden nicht erweitert.

Datenhöhe

Nur für Histogramm verfügbar:

• Anzahl: Y-Achse zeigt die Klassenanzahlen an.
• Relative Häufigkeit: Y-Achse zeigt einzelne Klassenanzahlen geteilt durch die Gesamtanzahl an.
• Dichte: Y-Achse zeigt die relative Häufigkeit (Anzahl der Beobachtungen in einer gegebenen Klasse/Einteilung) geteilt durch die Klassenbreite an.

Um Achsenskalierungen zu modifizieren, siehe Die Bedienelemente der Registerkarte Skalierung im Dialog Achsen.

Skalierungstyp der Einteilung

In der Auswahlliste Typ können Sie einen von drei Skalierungstypen auswählen, um die Einteilungen zu berechnen und zu teilen: Linear, Log10, Log2 und Ln.

Wenn Sie Log10/Log2/Ln zum Teilen der Einteilungen gewählt haben, wird die Skalierung der X-Achse des Histogramms auf log10/log2/ln gesetzt.

Einteilungseinstellungen

Standardmäßig ist Auto für Einteilung ausgewählt. Sie können Automatisch nur Min./Max. oder Benutzerdefiniert auswählen, um die Klasseneinteilung benutzerdefiniert anzupassen.

Sie können die verbundenen Textfelder, Einteilungsgröße, Anzahl der Einteilungen, Anfang und Ende, bearbeiten.

Anzahl der Einteilungen = (Anfang-Ende) / Klassenbreite

Die Option unter der Auswahlliste Klasseneinteilung wird verwendet, um festzulegen, wie die Klassen eingeteilt werden. Wenn Sie Nach Inkrement auswählen, können Sie einen festen Wert für die Klassen im Textfeld Einteilungsgröße eingeben. Wenn Sie Nach Intervall auswählen, wird das Textfeld Anzahl der Einteilungen bearbeitbar.

Modus Automatische Einteilung: Origin sucht das Minimum (minimaler Wert), Maximum (maximaler Wert) und Anzahl (Datengröße) im Datensatz. Es berechnet dann erneut Minimum, Maximum, Einteilung (Klasse) und Größe aus den untenstehenden Gleichungen. bins = int(4*log(count))+1; size = int((max - min)/bins)+1; min = size * int(min/size) - size; max = size * int(max/size) + size;

Einteilungshöhe (0-100)

Legt die Höhe jeder Einteilung fest. Dieses Textfeld ist nur verfügbar, wenn die Quellzeichnung ein Boxdiagramm ist, das eingeteilte Daten anzeigt. Da die Klassen auf den Seiten angezeigt werden, entspricht dieser Wert der Breite der Datenpunktanzeige.

Klassenausrichtung

Diese Gruppe von Einstellungen ist nur verfügbar, wenn die Quellzeichnung ein Boxdiagramm ist, das eingeteilte Daten anzeigt.

Datenbreite (%)

Im Kombinationsfeld ausgewählter oder eingegebener Faktor zum Festlegen der Datenbreite Dies ist ein Prozentsatz. Es sind nur Werte von 0 bis 100 zugelassen.

Hinweis: Durch Wählen von <Auto> wird die Boxbreite von der Registerkarte Box übernommen. 0 bedeutet, dass die Datenpunkte in einer Linie ausgerichtet werden. Diese Gruppe von Bedienelementen kann auch für gleichmäßig verteilte Jitter-Punkte (d.h. äquidistant verteilte Punkte in X-Richtung) verwendet werden, wenn Zufällig verteilte Punkte deaktiviert ist. Um die Datenbreite für zufällige Jitter-Punkte anzupassen, müssen Sie sicherstellen, dass das Kontrollkästchen Jitter-Punkte in der Gruppe Typ aktiviert ist.

Klassifizierungsarbeitsblatt

Wählen Sie Verteilungskurven hinzufügen, um Verteilungskurvendaten zum Klassifizierungsblatt hinzuzufügen. Wenn Sie auf die Schaltfläche Los klicken, wird eine Arbeitsmappe Bin erstellt, die die berechneten Mengen der Klassen enthält, und der Dialog Details Zeichnung wird geschlossen.
