Pareto-Diagramm - Rohdaten
Datenanforderungen
Wählen Sie mindestens eine Spalte oder einen Bereich aus einer Arbeitsblattspalte aus.
Diagramm erstellen
Wählen Sie die gewünschten Daten aus.
Wählen Sie im Menü .
oder

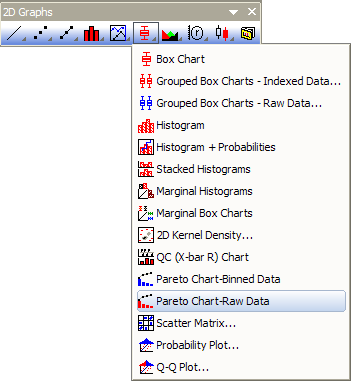

Klicken Sie auf die Schaltfläche Pareto-Diagramm - Rohdaten auf der Symbolleiste 2D Grafiken.
Vorlage
PARETORAW.OTP (im Origin-Programmordner installiert)
Hinweise
- Sie können eine Gruppierungsspalte auswählen, um die Eingabedaten in Gruppen zu unterteilen und sie als Pareto-Diagramme in verschiedene Felder oder Diagramme zu zeichnen.

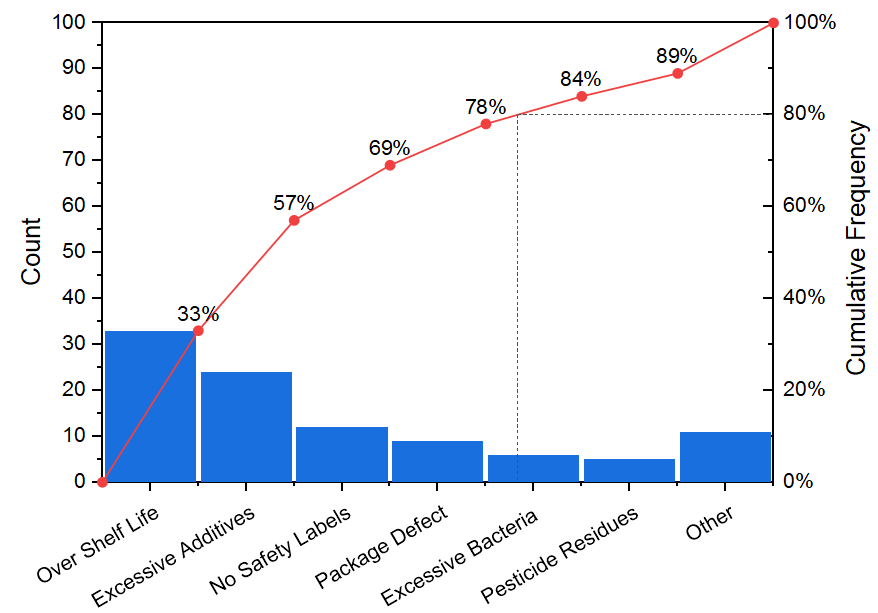

- Sie können mit Hilfe des Kontrollkästchens Symbol rechts vom Balken zeigen entscheiden, ob das Symbol rechts vom Balken gezeigt wird. Wenn Sie es aktiviert haben, beginnt dieses Punkt-Liniendiagramm im Ursprung(0,0) und positioniert die Punkte rechts vom Balken. Der erste und der letzte Punkt haben keine Beschriftungen.
- Die rechte Y-Achsenskalierung ist immer 0~100. Es gibt eine horizontale Ankerlinie und eine vertikale Ankerlinie bei Y = 80.
Weitere Einzelheiten zum Erstellen und benutzerdefinierten Anpassen finden Sie auf der Seite des Pareto-Diagramms.
