Parallelindexdiagramm

Parallel-Index



Datenanforderungen

Wählen Sie mindestens zwei Y-Spalten oder einen Wertebereich aus mindestens zwei Spalten aus. Die Diagrammzuweisung macht keinen Unterschied; ausgewählte Spalten werden wie Y-Spalten behandelt.

Diagramm erstellen

1. Wählen Sie die gewünschten Daten aus.
2. Wählen Sie Zeichnen > Kategorial: Paralleler Index.

oder

1. Klicken Sie auf die Schaltfläche Paralleldiagramm auf der Symbolleiste 2D Grafiken.

Informationen zum benutzerdefinierten Anpassen von Paralleldiagrammen finden Sie unter folgenden Themen:

• Die Registerkarte Parallel (Details Zeichnung)
• Dialog Achsen für Paralleldiagramme

Vorlage

Parellel.otpu (im EXE-Verzeichnis von Origin installiert)

Hinweise

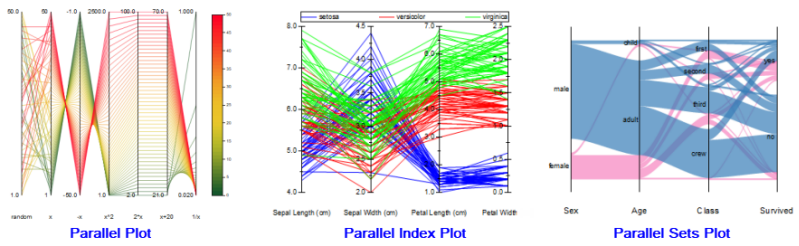

1. Es gibt drei Variationen des Paralleldiagramms:

2.

   • Das einfache Paralleldiagramm (Zeichnen > 2D: Paralleldiagramm: Paralleldiagramm) zeichnet Variablen auf kontinuierliche (numerische) Skalen und verwendet eine Farbskala für die Diagrammlegende.

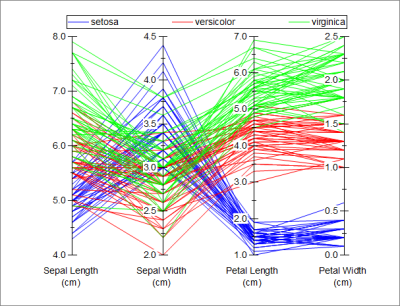

   • Das Parallelindexdiagramm (Zeichnen > 2D: Paralleldiagramm: Parallelindex) zeichnet die Variablen auch auf kontinuierliche Skalen, verwendet aber eine Gruppierungsspalte (eine Spalte der kategorialen Daten), um die Legende zu erstellen und eine Zeichnungsfarbe zuzuweisen.
   • Das Parallelsatzdiagramm (Zeichnen > 2D: Paralleldiagramm: Parallelsätze) zeichnet kategoriale Variablen auf jede Achse.
3. Wenn Sie eine Wertespalte per Drag&Drop in ein Paralleldiagramm ziehen, wird die neue Spalte zur letzten hinzugefügt.
