Überlagertes Konturdiagramm
Datenanforderungen
Wählen Sie die als "XYZZ...“ zugewiesenen Spalten (oder einen Spaltenbereich, der als "XYZZ...“ zugewiesen ist).
Diagramm erstellen
Wählen Sie die gewünschten Daten aus.
Wählen Sie im Menü .

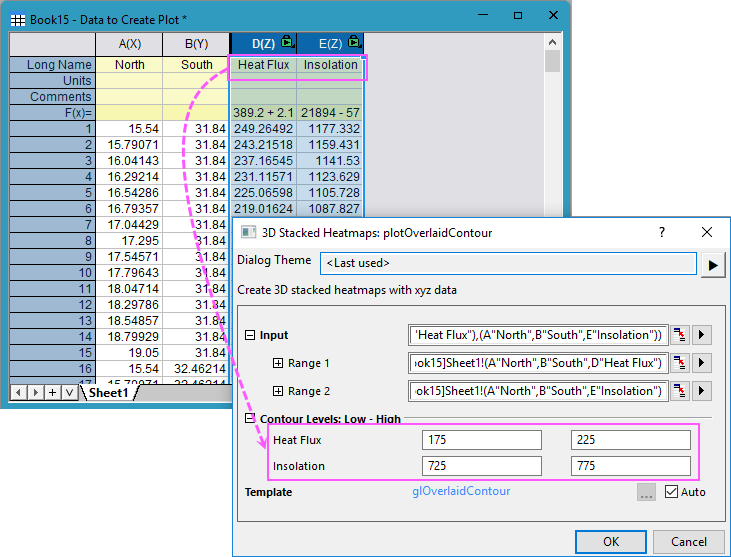

Die ausgewählten Antwortvariablen werden im Dialog aufgelistet, um die tiefen und hohen Konturebenen festzulegen. Innerhalb dieses Bereich befindet sich die zulässige Region, außerhalb die nicht zulässige Region.
Vorlage
glOverlaidContour.OTPU (installiert im Origin-Programmordner)
Hinweise
Ein überlagertes Konturdiagramm kann verwendet werden, um visuell eine Region zu identifizieren, in der die prognostizierten Mittelwerte für eine oder mehr Antwortvariablen alle in einen akzeptablen Bereich fallen, das heißt, die effektiven Ausgleiche und Kompromisse können unter den verschiedenen Antworten erreicht werden.
Die folgenden Apps unterstützen den Zugriff und das Zeichnen dieses Diagrammtyps ebenfalls:
- Allgemeine lineare Regression
- Binöre logistische Regression
- Poisson-Regression
- Design of Experiments (außer Taguchi-Versuchsplan)
Es gibt drei Registerkarten, die alle Bedienelemente des überlagerten Konturdiagramms im Dialog Details Zeichnung enthalten:
