NetCDF-Visualisierung
Inhalt

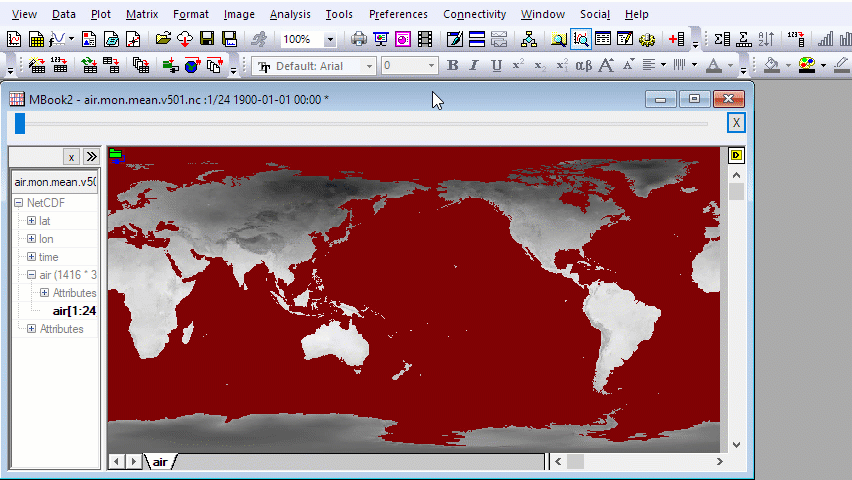

Farbschema eines Matrixfensters ändern
Wenn eine Matrix aktiv ist, können Sie die Schaltfläche Palette
und die Schaltfläche Farbe der fehlenden Werte
verwenden, um die Farbe des Matrixfensters benutzerdefiniert anzupassen.
Diagramme aus NetCDF-Daten erstellen
Standarddiagrammtypen
Origin bietet mehrere Standarddiagrammtypen zum Darstellen von NetCDF-Daten. Sie sind im Menü Zeichnen verfügbar.
| Diagrammtyp | Kategorie des Menüs Zeichnen |
|---|---|
| Kontur: Kontur - Farbfüllung, Kontur - S/W Linien, Graustufenabbildung | Kontur |
| Bilddiagramm | Kontur |
| Oberfläche: 3D-Oberfläche mit Farbabbildung, 3D-Oberfläche mit Farbabbildung und Projektion, 3D-Oberfläche mit Farbfüllung | 3D |
| Mehrere Oberflächen: Mehrere Oberflächen mit Farbabbildung, Mehrere Oberflächen mit Farbfüllung | 3D |
 |
Empfohlene Tutorials für die weitere benutzerdefinierte Diagrammanpassung |

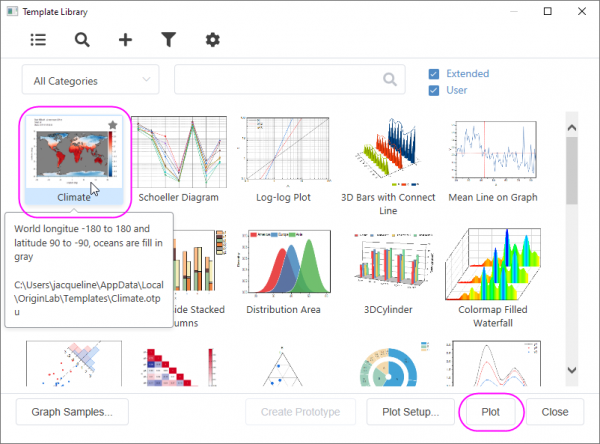

Die Vorlage Climate in der Vorlagenbibliothek
Sie können die Vorlage Climate verwenden, um die NetCDF-Daten zu zeichnen.
Wählen Sie Zeichnen: mit Template, um den Dialog zu öffnen. Wählen Sie die Vorlage Climate und klicken auf die Schaltfläche Zeichnen.

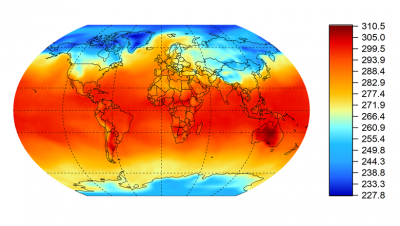

Konturdiagramm in Projektionen einer Kugeloberfläche
Origin unterstützt das Erstellen von Konturdiagrammen in kugelförmigen Oberflächenprojektionen. Bitte lesen Sie das Tutorial unten ausführliche Schritte nach.

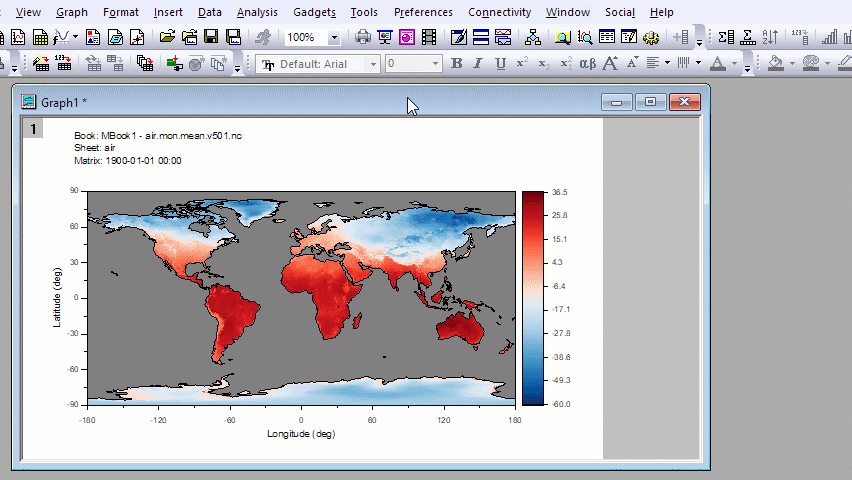

Mit Diagrammbrowser durch Daten navigieren
Nach Erstellen eines Bild- oder Konturdiagramms können Sie auf die Schaltfläche Diagrammbrowser
klicken. Das Browserdiagramm hat ein Bedienfeld links von dem Fenster, das verwendet wird, um die Diagrammen aus dem NetCDF-Matrixstapel auszuwählen.
Karte in Diagramm aus NetCDF-Daten einfügen
Es gibt mehrere Möglichkeiten, wie Sie Kartenumrisse in eine Kontur oder ein Bild aus NetCDF-Daten einfügen können. Einzelheiten finden Sie auf dieser Seite.

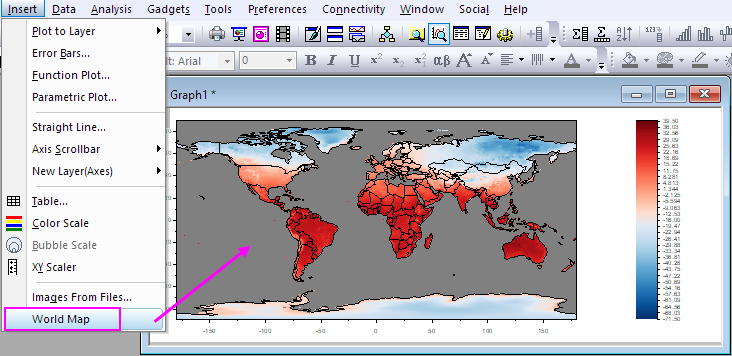

- Sie können Einfügen: Weltkarte verwenden, um die Grenzen der Weltkarte auf einfache Weise einzufügen.
