Minisymbolleisten


Per Standard werden Minisymbolleisten angezeigt, wenn Sie ein Objekt auswählen oder in bestimmte Schlüsselbereiche innerhalb der Seite klicken.
Um die Minisymbolleisten zu verbergen, können Sie die Aktivierung im Menü Ansicht: Minisymbolleisten aufheben.

Drücken Sie die Shift-Taste, nachdem die Minisymbolleiste ausgeblendet wurde, um sie erneut anzuzeigen.

Um die genaue Schaltfläche auf der Minisymbolleiste zu finden, können Sie das Hilfsmittel Suchen Search Main Menu.png im Hauptmenü verwenden.
Zum Beispiel: Wenn Sie die Schaltflächen der Minisymbolleiste verwenden möchten, um die Zeilen im Arbeitsblatt zu fixieren, geben Sie das Stichwort fixieren im Suchfeld ein. Ihnen werden dann alle relevanten Schaltflächen im Abschnitt Minisymbolleisten aufgelistet. Wenn Sie die Maus über eine von ihnen bewegen, werden die Einzelheiten zu dieser Schaltfläche angezeigt.

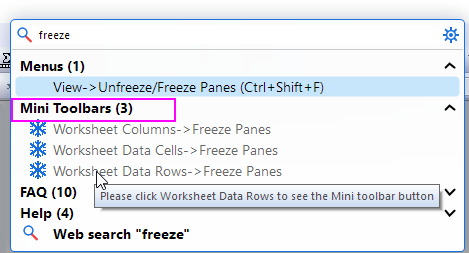

Search Mini Toolbar.png

Wenn Sie auf das Element in der Objektverwaltung klicken, werden auch die entsprechenden Minisymbolleisten des Objekts gezeigt.

Inhalt

Diagrammtyp

Für Gruppendiagramme können Sie die Zeichnungseigenschaften zusammen benutzerdefiniert anpassen, indem Sie die Schaltflächen auf der Registerkarte Gruppe verwenden. Popup Group Tab.png

Popup Ungroup.png Gruppierung aufheben


Außerdem können Sie eine Zeichnungseigenschaft über die Schaltflächen auf der Registerkarte Einzeln benutzerdefiniert anpassen. Popup Single Tab.png

Punktdiagramm

Popup Scatter Plot.png

Einzelner Datenpunkt
Popup Scatter Plot Single Point.png

Popup Scatter Symbol Edge Color.png Symbolrandfarbe Popup Symbol Fill Color.png Symbolfüllfarbe
Popup Scatter Plot Symbol Style.png Symbolstil der Zeichnung Popup Scatter Symbol Size.png Symbolgröße
Popup Scatter Symbol Size Increase.png Symbolgröße vergrößern Popup Scatter Symbol Size Reduce.png Symbolgröße verkleinern
Popup Symbol Transparency.png Symboltransparenz Popup Scatter Show Data Labels.png Datenbeschriftungen zeigen
Popup Set Levels.png Ebenen festlegen Popup Rescale Colormap.png Farbabbildung neu skalieren
Popup Flip Colormap.png Farbabbildung spiegeln Popup Copy Plot.png Zeichnung kopieren

Dann als neue Zeichnung in einen anderen Layer einfügen (Strg+V).

Für die gruppierten Zeichnungen:

  • Auf der Registerkarte Gruppe können über die Schaltfläche Zeichnung kopieren alle Zeichnungen in der Gruppe kopiert werden.
  • Auf der Registerkarte Einzeln kann über die Schaltfläche Zeichnung kopieren die ausgewählte einzelne Zeichnung kopiert werden.
Popup Plot on Right Y.png Auf rechter Y zeichnen Popup Plot on Left Y.png Auf linker Y zeichnen
Popup Edit Range.png Bereich bearbeiten

Popup Edit Range Dialog.png

 Popup Change Plot to.png Zeichnung ändern in

Popup Change Plot to List.png
Popup Add Fitted Curves.png Anpassungskurven hinzufügen

Popup Add Fitted Curves List.png

 Popup Add Trend Line.png Trendlinie hinzufügen

Popup Add Trend Line List.png

  • Lesen Sie den Abschnitt "Trendlinie" in der Beschreibung der App 2D Smoother, um die Einzelheiten zu jedem Trendtyp zu erfahren.
  • Wenn die Trendlinie hinzugefügt wurde, können Sie die Linie auswählen und sie mit den Schaltflächen auf der angezeigten Minisymbolleiste benutzerdefiniert anpassen. Einzelheiten lesen Sie bitte im Abschnitt „Referenzlinien“.
  • Die Option Trendlinie hinzufügen wird auf den Registerkarten für einzelne Zeichnungen und gruppierte Zeichnungen bereitgestellt.
Popup Selectable.png Auswählbar Popup Hide Data Point.png Datenpunkt verbergen
Popup Open Plot Details.png Details Zeichnung öffnen

Liniendiagramm

Popup Line Plot.png

Popup Line Color.png Linien-/Rahmenfarbe Popup Line Thickness.png Liniendicke
Popup Line Thickness Increase.png Liniendicke vergrößern Popup Line Thickness Reduce.png Liniendicke verkleinern
Popup Scatter Show Data Labels.png Datenbeschriftungen zeigen Popup Go to Source Sheet.png Zum Quellblatt gehen
Popup Copy Plot.png Zeichnung kopieren

Dann als neue Zeichnung in einen anderen Layer einfügen (Strg+V).

Für die gruppierten Zeichnungen:

  • Auf der Registerkarte Gruppe können über die Schaltfläche Zeichnung kopieren alle Zeichnungen in der Gruppe kopiert werden.
  • Auf der Registerkarte Einzeln kann über die Schaltfläche Zeichnung kopieren die ausgewählte einzelne Zeichnung kopiert werden.
 Popup Sort X.png X sortieren
Popup Plot on Right Y.png Auf rechter Y zeichnen Popup Plot on Left Y.png Auf linker Y zeichnen
Popup Edit Range.png Bereich bearbeiten

Popup Edit Range Dialog.png

 Popup Change Plot to.png Zeichnung ändern in

Popup Change Plot to List.png
Popup Add Fitted Curves.png Anpassungskurven hinzufügen

Popup Add Fitted Curves List.png

 Popup Add Trend Line.png Fügen Sie eine Trendlinie hinzu.

Popup Add Trend Line List.png

  • Lesen Sie den Abschnitt "Trendlinie" in der Beschreibung der App 2D Smoother, um die Einzelheiten zu jedem Trendtyp zu erfahren.
  • Wenn die Trendlinie hinzugefügt wurde, können Sie die Linie auswählen und sie mit den Schaltflächen auf der angezeigten Minisymbolleiste benutzerdefiniert anpassen. Einzelheiten lesen Sie bitte im Abschnitt „Referenzlinien“.
  • Die Option Trendlinie hinzufügen wird auf den Registerkarten für einzelne Zeichnungen und gruppierte Zeichnungen bereitgestellt.
Popup Selectable.png Auswählbar Popup Open Plot Details.png Details Zeichnung öffnen

Säulendiagramm

Popup Column Plot.png

Einzelne Säule
Popup Column Plot Single Column.png

Popup Background Color.png Füllfarbe Popup Border Color.png Rahmenfarbe
Popup Column Stack.png Säulenstapel

Klicken Sie auf diese Schaltfläche. Sie können aus der Liste die Stapelmethoden auswählen:
Popup Column Stack List.png

 Popup Scatter Show Data Labels.png Datenbeschriftungen zeigen
Popup Bars Gap Increase.png Größerer Abstand Popup Bars Gap Reduce.png Kleinerer Abstand
Popup Plot on Right Y.png Auf rechter Y zeichnen Popup Plot on Left Y.png Auf linker Y zeichnen
Popup Edit Range.png Bereich bearbeiten

Popup Edit Range Dialog.png

 Popup Change Plot to.png Zeichnung ändern in

Popup Change Plot to List.png
Popup Selectable.png Auswählbar Popup Hide Data Point.png Datenpunkt verbergen
Popup Open Plot Details.png Details Zeichnung öffnen

Flächendiagramm

Popup Area Plot.png

Popup Line Color.png Linien-/Rahmenfarbe Popup Background Color.png Füllfarbe
Popup Line Thickness.png Liniendicke Popup Open Plot Details.png Details Zeichnung öffnen
Popup Line Thickness Increase.png Liniendicke vergrößern Popup Line Thickness Reduce.png Liniendicke verkleinern
Popup Plot on Right Y.png Auf rechter Y zeichnen Popup Plot on Left Y.png Auf linker Y zeichnen
Popup Edit Range.png Bereich bearbeiten

Popup Edit Range Dialog.png

 Popup Change Plot to.png Zeichnung ändern in

Popup Change Plot to List.png
Popup Selectable.png Auswählbar Popup Open Plot Details.png Details Zeichnung öffnen

Boxdiagramm

Popup Box Plot.png

Datentyp für Boxdiagramm:
Popup Box Plot Data Type.png

Intervalldiagramm:

Popup Interval Plot.png

Popup Box Style.png Boxstil

Klicken Sie auf diese Schaltfläche. Sie können aus der Liste den Boxstil auswählen:
Popup Box Style List.png

 Popup Box Type.png Boxtyp

Klicken Sie auf diese Schaltfläche. Sie können aus der Liste den Boxtyp auswählen:
Popup Box Type List.png
Popup Box Line.png Boxlinie

Klicken Sie auf diese Schaltfläche. Sie können definieren, welche Boxlinie im DIagramm gezeigt wird:
Popup Box Line List.png

 Popup Box Whisker.png Box und Whisker

Klicken Sie auf diese Schaltfläche. Sie können Box und Whisker benutzerdefiniert anpassen.
Popup Box Whisker List.png

Für ein Intervalldiagramm ist diese Auswahlliste verfügbar:
Popup Box Whisker List Interval.png
Popup Gap Between Boxes Increase.png Größerer Abstand Popup Gap Between Boxes Reduce.png Kleinerer Abstand
Popup Background Color.png Füllfarbe Popup Border Color.png Rahmenfarbe
Popup Plot Symbol.png Zeichnungssymbol (wenn Boxtyp = Daten)/Perzentilsymbol Popup Plot on Right Y.png/Popup Plot on Left Y.png Auf rechter Y-/linker Y-Achse zeichnen
Popup Edit Range.png Bereich bearbeiten

Popup Edit Range Dialog.png

 Popup Selectable.png Auswählbar
Popup Go to Source Sheet.png Zum Quellblatt gehen Popup Open Plot Details.png Details Zeichnung öffnen

Histogramm

Popup Histogram.png

Popup Background Color.png Füllfarbe Popup Border Color.png Rahmenfarbe
Popup Increase Bin Number.png Klassenanzahl +1 Popup Reduce Bin Number.png Klassenanzahl -1
Popup Bin Settings.png Klasseneinstellungen (Einteilungen)

Popup Bin Settings dialog.png

 Popup Curve Type.png Kurventyp

Popup Curve Type List.png
Popup Gap Between Boxes Increase.png Größerer Abstand Popup Gap Between Boxes Reduce.png Kleinerer Abstand
Popup Scatter Show Data Labels.png Datenbeschriftungen zeigen Popup Go to Source Sheet.png Zum Quellblatt gehen
Popup Plot on Right Y.png Auf rechter Y zeichnen Popup Plot on Left Y.png Auf linker Y zeichnen
Popup Edit Range.png Bereich bearbeiten

Popup Edit Range Dialog.png

 Popup Selectable.png Auswählbar
Popup Open Plot Details.png Details Zeichnung öffnen

Punktdiagramm

Popup Dot Plot.png

Gruppierte/Gestapelte Punktdiagramme

Registerkarte Gruppe Registerkarte Einzeln
Popup Grouped Stacked Dot Plot Group.png Popup Grouped Stacked Dot Plot Single.png
Popup Scatter Symbol Edge Color.png Symbolrandfarbe Popup Symbol Fill Color.png Symbolfüllfarbe
Popup Scatter Plot Symbol Style.png Symbolform in der Auswahlliste ändern
Popup Scatter Symbol Size Increase.png Symbolgröße vergrößern, wodurch sich die Einteilungsgröße/-anzahl entsprechend ändert Popup Scatter Symbol Size Reduce.png Symbolgröße verkleinern, wodurch sich die Einteilungsgröße/-anzahl entsprechend ändert
Popup Edit Range.png Bereich bearbeiten Popup Selectable.png Aktuelle Zeichnung durch Klick unauswählbar machen
Popup Go to Source Sheet.png Zum Quellarbeitsblatt wechseln Popup Open Plot Details.png Den Dialog Details Zeichnung öffnen

Kreisdiagramm

Popup Pie Plot.png

Popup Pie Plot Wedge.png

Popup Background Color.png Füllfarbe Popup Border Color.png Rahmenfarbe
Popup Pie Rotate Clockwise.png Kreisdiagramm im Uhrzeigersinn drehen Popup Pie Rotate Counterclockwise.png Kreisdiagramm gegen den Uhrzeigersinn drehen
Popup Scatter Show Data Labels.png Datenbeschriftungen zeigen Popup Pie ShowDoughnut.png Ring zeigen
Popup Pie Doughnut Hole Increase.png Größeres Loch Popup Pie Doughnut Hole Reduce.png Kleineres Loch
Popup Edit Range.png Bereich bearbeiten

Popup Edit Range Dialog.png

 Popup Selectable.png Auswählbar
Popup Pie Explode.png Explodieren Popup Hide Data Point.png Datenpunkt verbergen
Popup Open Plot Details.png Details Zeichnung öffnen

2D- & 3D-Vektordiagramm

Popup Vector Plot.png

Popup Line Color.png Linien-/Rahmenfarbe Popup Line Thickness.png Liniendicke
Popup Line Thickness Increase.png Liniendicke vergrößern Popup Line Thickness Reduce.png Liniendicke verkleinern
Popup Scatter Show Data Labels.png Datenbeschriftungen zeigen Popup Edit Range.png Bereich bearbeiten

Popup Edit Range Dialog.png
Popup Vector Larger Angle.png Vektorpfeilwinkel + 15 Popup Vector Smaller Angle.png Vektorpfeilwinkel - 15
Popup Vector Larger Length.png Vektorpfeillänge + 10 Popup Vector Smaller Length.png Vektorpfeillänge - 10
Popup Selectable.png Auswählbar Popup Open Plot Details.png Details Zeichnung öffnen

Kontur & Heatmap

Kontur:
Popup Contour Plot.png

Heatmap:
Popup Heatmap.png

Heatmap mit aufgeteilten Kacheln
Popup Heatmap With Split Tiles.png

Popup Contour Plot Major Levels Plus 1.png Hauptebene +1 Popup Contour Plot Major Levels Minus 1.png Hauptebene -1
Popup Set Levels.png Ebenen festlegen Popup Rescale Colormap.png Farbabbildung neu skalieren
Popup Palettes.png Paletten

Klicken Sie auf die Schaltfläche, um Paletten in der Auswahlliste auszuwählen.

 Popup Flip Colormap.png Farbabbildung spiegeln
Popup Go to Source Sheet.png Zum Quellblatt gehen Popup Copy Plot.png Zeichnung kopieren

Dann als neue Zeichnung in einen anderen Layer einfügen (Strg+V)
Popup Contour Style.png Konturstil

Popup Contour Style List.png

 Popup Heatmap Add Grid Lines.png Zellenrand aktivieren (nur für Heatmap)

Hinweis: Klicken Sie auf diese Schaltfläche,

  • Die Gruppe Rahmen ist auf der Registerkarte Farbpalette aktiviert.
  • Die Schaltfläche Rahmenfarbe Popup Border Color.png wird gezeigt, mit der Sie die Farbe Ihrer Rahmenlinie bestimmen können.
Popup Increase Grid Line Thickness.png Dicke der Gitternetzlinien vergrößern Popup Decrease Grid Line Thickness.png Dicke der Gitternetzlinien verringern
Popup Scatter Show Data Labels.png Konturbeschriftungen zeigen/Datenbeschriftungen zeigen Popup Font Size.png Schriftgröße der Beschriftung
Popup Heatmap Font Size Increase.png Schrift vergrößern Popup Heatmap Font Size Reduce.png Schrift verkleinern
Popup Reposition Labels.png Beschriftungen neu positionieren Popup Annotate Min&Max Value.png Anmerkung für Minimum- und Maximumwert hinzufügen

Die Datenpunkte beim maximalen und minimalen Z-Wert werden mit einer Anmerkung versehen.
Popup Extract Data Points.png Datenpunkte extrahieren

Durch Klicken auf diese Schaltfläche können Sie den Dialog öffnen, um die zu extrahierenden Datenpunkte festzulegen.

 Popup Edit Range.png Bereich bearbeiten (nur für Heatmap)

Popup Edit Range Dialog.png
Popup Selectable.png Auswählbar Popup Open Plot Details.png Details Zeichnung öffnen

Fehlerbalken

2D-Fehlerbalken:
Popup Error Bar.png

3D-Fehlerbalken:
Popup 3D Error Bar.png

Popup Line Color.png Linien-/Rahmenfarbe Popup Line Thickness.png Liniendicke
Popup Line Thickness Increase.png Liniendicke vergrößern Popup Line Thickness Reduce.png Liniendicke verkleinern
Popup Cap Width Increase.png Endbreite verkleinern Popup Cap Width Reduce.png Endbreite verkleinern
Popup Error Bar Fill Area.png Füllfläche Popup Background Color.png Füllfarbe

Falls Füllfläche ausgewählt ist, kann die Füllfarbe der Fehlerbalkenfläche mit dieser Schaltfläche benutzerdefiniert angepasst werden.
Popup Error Bar Direction.png Richtung des Y-Fehlerbalkens

Popup Error Bar Direction List Y.png

 Popup Error Bar Direction X.png Richtung des X-Fehlerbalkens

Popup Error Bar Direction List X.png
Popup Edit Range.png Bereich bearbeiten

Popup Edit Range Dialog.png

 Popup 3D Error Bar Cap.png Endlinie von 3D-Fehlerbalken:

Popup 3D Error Bar Cap List.png
Popup Selectable.png Auswählbar Popup Open Plot Details.png Details Zeichnung öffnen

3D-Punktdiagramm

Popup 3D Scatter Plot.png

Einzelner Datenpunkt
Popup 3D Scatter Plot Single Point.png

Popup Scatter Symbol Edge Color.png Symbolrandfarbe 3D Wall.png 3D-Symbolstil

Popup 3D Symbol List.png
Popup Scatter Symbol Size Increase.png Symbolgröße vergrößern Popup Scatter Symbol Size Reduce.png Symbolgröße verkleinern
Popup Scatter Symbol Size.png Symbolgröße Popup 3D Scatter Connect Symbol.png Verbindungslinie zwischen Symbolen aktivieren
Popup Line Color.png Farbe der Verbindungslinie Popup Line Thickness.png Dicke der Verbindungslinie
Popup Line Thickness Increase.png Dicke der Verbindungslinie vergrößern Popup Line Thickness Reduce.png Dicke der Verbindungslinie verkleinern
Popup 3D Symbol Projection.png Projektion auf folgende Ebenen aktivieren:

Popup 3D Symbol Projection List.png

 Popup Scatter Show Data Labels.png Datenbeschriftungen zeigen
Popup Edit Range.png Bereich bearbeiten

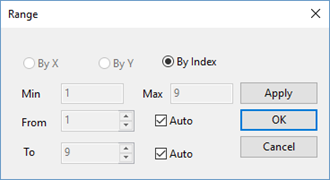

Popup 3D Edit Range Dialog.png

 Popup Change Plot to.png Zeichnung ändern in

Popup 3D Scatter Change Plot to List.png
Popup Open Plot Details.png Details Zeichnung öffnen

3D-Balkendiagramm

Popup 3D Bar Plot.png

Popup Background Color.png Füllfarbe Popup Border Color.png Rahmenfarbe
Popup 3D Bar Shape.png Balkenform:

Popup 3D Bar Shape List.png

 Popup Scatter Show Data Labels.png Datenbeschriftungen zeigen
Popup Bars Gap Increase.png Größerer Abstand Popup Bars Gap Reduce.png Kleinerer Abstand
Popup Change Plot to.png Zeichnung ändern in

Popup 3D Bar Plot Change Plot to List.png

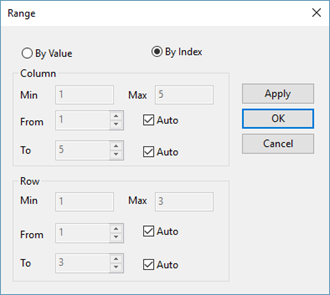

 Popup Edit Range.png Bereich bearbeiten

Popup 3D Bar Edit Range Dialog.png
Popup 3D Bar Column Stack.png Säulenstapel

Klicken Sie auf diese Schaltfläche. Sie können aus der Liste die Stapelmethoden auswählen:
Popup 3D Bar Column Stack List.png

 Popup Open Plot Details.png Details Zeichnung öffnen

3D-XYY-Balkendiagramm

Eine Zeichnung im Diagramm:
Popup XYY 3D Bar Plot.png
Einzelner Balken
Popup XYY 3D Bar Single Bar.png

Mehrere Zeichnungen im Diagramm:
Popup XYY 3D Bar Multiple Plots.png
Popup XYY 3D Bar Single Plot.png
Popup Background Color.png Füllfarbe Popup Border Color.png Rahmenfarbe
Popup 3D Bar Shape.png Balkenform:

Popup 3D Bar Shape List.png

 Popup Scatter Show Data Labels.png Datenbeschriftungen zeigen
Popup Change Plot to.png Zeichnung ändern in

Popup Ribbon Wall Scatter Change Plot to List.png

 Popup 3D Bar Column Stack.png Säulenstapel

Klicken Sie auf diese Schaltfläche. Sie können aus der Liste die Stapelmethoden auswählen:
Popup 3D Bar Column Stack List XYY.png
Popup Bars Gap Increase.png Abstandsbreite +5 % Popup Bars Gap Reduce.png Abstandsbreite -5 %
Popup 3D Bars Z Width Percentage Increase.png Balkenbreite in Z-Richtung vergrößern Popup 3D Bars Z Width Percentage Decrease.png Balkenbreite in Z-Richtung verringern
Popup Edit Range.png Bereich bearbeiten

Popup Edit Range Dialog.png

 Popup Open Plot Details.png Details Zeichnung öffnen

3D-Band- & 3D-Wanddiagramm

Eine Zeichnung im 3D-Band- & Wanddiagramm:
Popup Single Wall Ribbon.png

Mehrere Zeichnungen im 3D-Banddiagramm:
Popup 3D Ribbon.png		 Mehrere Zeichnungen im 3D-Wanddiagramm:
Popup 3D Wall.png



Popup Background Color.png Füllfarbe
Popup 3D Bars Z Width Percentage Increase.png Umrissbreite +5 % Popup 3D Bars Z Width Percentage Decrease.png Umrissbreite -5 %
Popup XYY 3D Bar Column Stack.png Säulenstapel

Klicken Sie auf diese Schaltfläche. Sie können aus der Liste die Stapelmethoden auswählen:
Popup Ribbon Wall Column Stack List.png

 Popup Change Plot to.png Zeichnung ändern in

Popup Ribbon Wall Scatter Change Plot to List.png
Popup Line Color.png Farbe der Rahmenlinie Popup Line Thickness.png Dicke der Rahmenlinie
Popup Line Thickness Increase.png Dicke der Rahmenlinie vergrößern Popup Line Thickness Reduce.png Dicke der Rahmenlinie verkleinern
Popup Edit Range.png Bereich bearbeiten

Popup 3D Edit Range Dialog.png

 Popup Open Plot Details.png Details Zeichnung öffnen

3D-Oberfläche

Popup Surface Plot.png

Popup Contour Plot Major Levels Plus 1.png Hauptebene +1 Popup Contour Plot Major Levels Minus 1.png Hauptebene -1
Popup Set Levels.png Ebenen festlegen Popup Rescale Colormap.png Farbabbildung neu skalieren
Popup Palettes.png Paletten

Klicken, um Paletten in der Auswahlliste auszuwählen.

 Popup Flip Colormap.png Farbabbildung spiegeln
Popup Surface Enable Mesh.png Drahtgitterlinien aktivieren Popup Change Plot to.png Zeichnung ändern in

Popup 3D Surface Change Plot to List.png
Popup Open Plot Details.png Details Zeichnung öffnen

Achse

Achse

Popup Axis.png

Popup Axis Scale.png Achsenskalierung

Klicken Sie auf diese Schaltfläche. Sie können die Achsenskalierung in diesem Popup-Dialog definieren:
Popup Axis Scale Dialog.png

 Popup Rescale Axis.png Achse neu skalieren
Popup Axis Show Gridlines.png Gitternetzlinien zeigen

Indem Sie auf diese Schaltfläche klicken, können Sie definieren, ob die Haupt- oder Nebengitternetzlinien angezeigt werden sollen.
Popup Axis Show Gridlines List.png

 Popup Axis Tick Style.png Stil der Achsenhilfsstriche

Klicken Sie auf diese Schaltfläche. Sie können in der Liste den Stil der Achsenhilfsstriche definieren:
Popup Axis Tick Style List.png
Popup Axis Tick Length Increase.png Längere Hilfsstriche Popup Axis Tick Length Reduce.png Kürzere Hilfsstriche

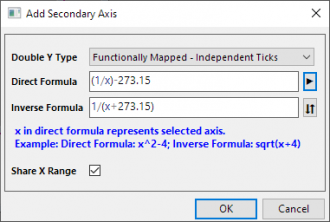

Popup Axis Show Opposite Axis.png Gegenüberliegende Achse zeigen Popup Add Secondary Axis.png Sekundäre Achse hinzufügen

Klicken Sie auf diese Schaltfläche. Sie können den Typ der doppelten Y-Achse auswählen und die Formel benutzerdefiniert anpassen.
Popup Add Secondary Axis dialog.png
Popup Axis Show Tick Labels.png Hilfsstrichsbeschriftungen zeigen Popup Hide Selected Object.png Ausgewähltes Objekt verbergen

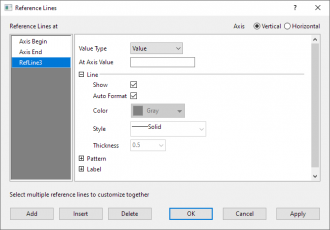

Popup Add Reference Line.png Referenzlinien hinzufügen

Klicken Sie auf diese Schaltfläche, um den Dialog Referenzlinie zu öffnen. Sie können Position und Format der Referenzlinie in diesem Dialog benutzerdefiniert anpassen.
Popup Reference Line dialog.png

 Popup Apply Formatting to.png Formatierung anwenden auf ...

Formatierung dieses Objekts auf andere Objekte diesen Typs anwenden

Formatierung auf Diesen Layer anwenden
Popup Apply Formatting to This Layer.png

Formatierung auf Dieses Fenster anwenden
Popup Apply Formatting to This Window.png
Popup Open Dialog.png Dialog Achsen öffnen

Popup Aixs Dialog List.png

Beschriftung von Achsenhilfsstrichen

Popup Axis Tick Lables.png

Popup Set Font.png Schriftart festlegen Popup Font Size.png Schriftgröße
Popup Font Size Increase.png Schrift vergrößern Popup Font Size Reduce.png Schrift verkleinern
Popup Font Color.png Schriftfarbe Popup Bold.png Fett
Popup Rotate Clockwise.png Im Uhrzeigersinn drehen Popup Rotate Counterclockwise.png Gegen den Uhrzeigersinn drehen
Popup Wrap Text.png Umbruch für Text

Breite anpassen, um den Umbrucheffekt zu sehen

 Popup Hide Selected Object.png Ausgewähltes Objekt verbergen
Popup Apply Formatting to.png Formatierung anwenden auf ...

Formatierung dieses Objekt auf andere Objekte dieses Typs anwenden

Formatierung auf Diesen Layer anwenden
Popup Apply Formatting to This Layer 2.png

Formatierung auf Dieses Fenster anwenden
Popup Apply Formatting to This Window 2.png

 Popup Open Properties Dialog.png Dialog Eigenschaften öffnen

Achsentitel

Popup Axis Title.png

Popup Set Font.png Schriftart festlegen Popup Font Size.png Schriftgröße
Popup Font Size Increase.png Schrift vergrößern Popup Font Size Reduce.png Schrift verkleinern
Popup Font Color.png Schriftfarbe Popup Bold.png Fett
Popup Rotate Clockwise.png Im Uhrzeigersinn drehen Popup Rotate Counterclockwise.png Gegen den Uhrzeigersinn drehen
Popup Wrap Text.png Umbruch für Text

Breite anpassen, um den Umbrucheffekt zu sehen

 Popup Hide Selected Object.png Ausgewähltes Objekt verbergen
Popup Apply Formatting to.png Formatierung anwenden auf ...

Formatierung dieses Objekt auf andere Objekte dieses Typs anwenden

Formatierung auf Diesen Layer anwenden
Popup Apply Formatting to This Layer 2.png

Formatierung auf Dieses Fenster anwenden
Popup Apply Formatting to This Window 2.png

 Popup Link to Substitution.png Verknüpfung zur Substitution
Popup Open Properties Dialog.png Dialog Eigenschaften öffnen

Achsenunterbrechung

Popup Axis Break.png

Popup Larger Break Length.png Größere Unterbrechungslänge Popup Smaller Break Length.png Kleinere Unterbrechungslänge
Popup Larger Break Gap.png Größerer Unterbrechungsabstand Popup Smaller Break Gap.png Kleinerer Unterbrechungsabstand
Popup Connect Line Across Axis Break.png Linie über Achsenunterbrechung verbinden Popup Connect Column Bar across Axis Break.png Säulen/Balken über Achsenunterbrechung verbinden
Popup Axis Beak Symbol.png Achsenunterbrechungssymbol

Popup Axis Beak Symbol List.png

 Popup Break Band.png Achsenunterbrechung als ein Band über den gesamten Layer hinzufügen

Popup Break Band List.png

  • Wenn das Unterbrechungsband nicht auf Kein gesetzt ist, verwenden Sie die Schaltflächen der Minisymbolleiste Popup Larger Break Length.png Popup Smaller Break Length.png Popup Larger Break Gap.png Popup Smaller Break Gap.png Popup Line Style.png Popup Scatter Symbol Edge Color.png Popup Line Thickness Increase.png, Popup Line Thickness Reduce.png, Popup Symbol Fill Color.png, um das Unterbrechungsband benutzerdefiniert zu gestalten.
Popup Keep Line Trend.png Linientrend beibehalten trotz Achsenunterbrechung Popup Use Proportional Unit.png Proportionale Einheit für Achsenunterbrechungsposition verwenden
Popup Plot Break Symbol.png Symbol der Diagrammunterbrechung Popup Break Bar Border.png Rahmen des Unterbrechungsbalkens
Popup Scatter Symbol Edge Color.png Verfügbar, wenn das Achsenunterbrechungsband aktiviert ist. Legen Sie die Bandlinienfarbe fest. Der Standardwert "Auto" folgt der Achsenlinienfarbe. Popup Symbol Fill Color.png Verfügbar, wenn das Achsenunterbrechungsband aktiviert ist. Füllfarbe zwischen den Bandlinien
Popup Line Thickness.png Verfügbar, wenn das Achsenunterbrechungsband aktiviert ist. Dicke der Bandlinien eingeben oder auswählen Popup Line Style.png Verfügbar, wenn das Achsenunterbrechungsband aktiviert ist. Linienstil festlegen
Popup Line Thickness Increase.png Verfügbar, wenn das Achsenunterbrechungsband aktiviert ist. Dicke der Bandlinien vergrößern Popup Line Thickness Reduce.png Verfügbar, wenn das Achsenunterbrechungsband aktiviert ist. Dicke der Bandlinien verkleinern

Referenzlinien

Ein Klick auf die Referenzlinien ruft die folgende Minisymbolleiste für die Anpassung auf:

Referenzlinien
Popup Reference Lines.png

Besonders wenn die Referenzlinie eine angepasste Kurve/Trendlinie ist (die zum Punkt- oder Liniendiagramm über die Schaltfläche Anpasungskurven Popup Add Fitted Curves.png oder Trendlinie Popup Add Trend Line.png hinzugefügt werden kann), wird durch das Auswählen der Linie die folgende Minisymbolleiste angezeigt:

Anpassungskurve/Trendlinie
Popup Fitted Curves Trend Line.png

Popup Line Color.png Linienfarbe festlegen Popup Line Thickness.png Liniendicke in Pkt. auswählen oder eingeben
Popup Line Thickness Increase.png Liniendicke vergrößern Popup Line Thickness Reduce.png Liniendicke verkleinern
Popup Line Style.png Linienstil festlegen Popup Fill to.png Legen Sie fest, ob die Fläche zwischen der aktuellen Linie und der ausgewählten Referenzlinie mit Farbe gefüllt werden soll. Falls ja, können Sie aus der Auswahlliste die gewünschte Referenzlinie auswählen, bis zu der die Farbe gefüllt wird.

Beachten Sie, dass die Anpassungskurven, Trendlinien, andere Referenzlinien, die über den Dialog Achsen hinzugefügt wurden, und Anfang und Ende der Achsen in der Auswahlliste aufgeführt sind.
Popup Fill to List.png
Popup Scatter Show Data Labels.png Beschriftungen zeigen

Beschriftung des Referenzwerts hinzufügen Bei Anpassungskurven und Trendlinien (verfügbar, wenn Trendtyp nicht auf Gleitender Durchschnitt gesetzt ist) können Sie wählen, ob die Anpassungsgleichung/Trendliniengleichung und/oder der R-Quadrat-Wert gezeigt werden. Bei linearen Anpassungskurven (wenn der Trendtyp auf Linear gesetzt ist) können Sie Pearsons r zeigen. Popup Show Labels List.png

  • Die Beschriftung wird standardmäßig an das Ende der Linie hinzugefügt. Sie können die Schaltfläche Beschriftungsposition Popup Data Label Position.png verwenden, um die Position zu ändern.
  • Sie können die Beschriftungen auswählen und sie mit der angezeigten Minisymbolleiste benutzerdefiniert anpassen.
 Popup Data Label Position.png Beschriftungsposition

Wenn eine Beschriftung hinzugefügt wurde, wählen Sie in der Auswahlliste eine Beschriftungsposition oder die relative Beschriftung zu Feld/Layer. Popup Reference Lines Label Position.png
Popup Hide Selected Object.png Ausgewählte Anpassungskurve/Trendlinie verbergen

Hinweise:
Wenn eine Anpassungskurve/Trendlinie verborgen ist, kann sie nicht zurückgebracht werden. Sie müssen das Punkt-/Liniendiagramm auswählen und die Anpassungskurve/Trendlinie erneut hinzufügen.

 Popup Back data.png Klicken Sie auf diese Schaltfläche, um die ausgewählte Referenzlinie wieder in die Datenzeichnung einzufügen.
Popup Trend Type.png Verfügbar für Anpassungskurven und Trendlinien. Trendtyp ändern

Popup Trend Type List.png

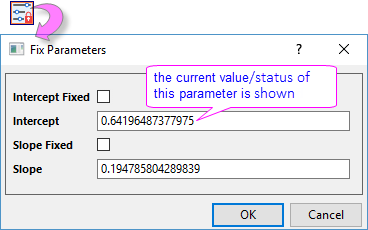

 Popup Fix Parameters.png Durch einen Klick auf diese Schaltfläche wird der Dialog Parameter festlegen aufgerufen, mit dem Sie festlegen können, welche Parameter fest sein sollen und bei welchem Wert sie fixiert werden.

Popup Fix Parameters dialog.png
Popup Order.png Verfügbar, wenn Trendtyp auf Polynomiell gesetzt ist. Legen Sie den Ordnungswert von 2 bis 10 fest oder geben Sie die Ordnungszahl in das letzte Bearbeitungsfeld ein.

Popup Order List.png

 Popup Points of Window.png Verfügbar, wenn Trendtyp auf Gleitender Durchschnitt gesetzt ist. Legen Sie die Anzahl der Punkte im beweglichen Fenster fest. Wert von 2 bis 10, und Sie können manuell die Zahl in das letzte Bearbeitungsfeld eingeben.

Popup Points of Window List.png
Popup Apply Formatting to.png Formateinstellungen der aktuellen Referenzlinie auf Referenzlinien im aktiven Layer oder Fenster anwenden

Popup Apply Formatting to RefLines.png

 Popup Set Default.png Aktuelle Formatierung der ausgewählten Referenzlinie als Standard für andere Referenzlinien, die später erstellt werden, festlegen

Popup Set Default RefLines.png
Popup Open Properties Dialog.png Dialog Referenzlinien öffnen



Wenn Sie die Schaltfläche Füllen bis Popup Fill to.png wählen, um Farbe zwischen die Referenzlinien zu füllen, klicken Sie auf die Füllfarbe, um die zugehörige Minisymbolleiste aufzurufen.

Die Füllfarbe zwischen den Referenzlinien
Popup Pattern Reference Lines.png

Popup Background Color.png Füllfarbe Popup Symbol Transparency.png Ziehen Sie an dem Schieber, um die Transparenz zu ändern.
Popup Show Line for Begin.png Linie für Anfang zeigen Popup Show Line for End.png Linie für Ende zeigen
Popup Front data.png Verschieben Sie die Füllfarbe vor die Datenzeichnung. Popup Open Properties Dialog.png Dialog Referenzlinien öffnen

Datenbeschriftung

Popup Data Label.png

Popup Set Font.png Schriftart festlegen Popup Font Size.png Schriftgröße
Popup Font Size Increase.png Schrift vergrößern Popup Font Size Reduce.png Schrift verkleinern
Popup Font Color.png Schriftfarbe Popup Bold.png Fett
Popup Data Label Source Button.png Beschriftungsquelle
Punkt, Säulen/Balken...

> 1 Punkt beschriftet

 Punkt, Säulen/Balken...

nur 1 Punkt beschriftet
Popup Data Label Show List.png Popup Data Label Show 1.png
Histogramm Gestapelte Säulen
Popup Data Label Show List Histogram.png Popup Data Label Show Lit StackCol.png
Popup Data Label Position.png Position
Punkt Säulen / Balken / Histogramm
Popup Data Label Position List Scatter.png Popup Data Label Position List Column.png
Dendrogramm Zirkuläres Dendrogramm
Popup Data Label Position List Dendrogram.png Popup Data Label Position List Dendrogram2.png
Popup Rotate Clockwise.png Im Uhrzeigersinn drehen Popup Rotate Counterclockwise.png Gegen den Uhrzeigersinn drehen

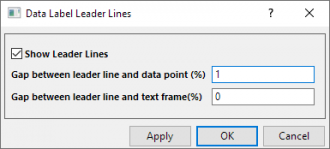

Popup Leader Lines.png Verbindungslinien

Popup Leader Lines dialog.png

 Popup Hide Selected Object.png Ausgewähltes Objekt verbergen
Popup Apply Formatting to.png Formatierung anwenden auf ...

Die Formatierung dieses Objekts wird auf andere Objekte diesen Typs angewendet.
Sie können Farbe oder Schrift in dieser Liste auswählen.

 Popup Open Plot Details.png Details Zeichnung öffnen

Diagrammlayer

Klicken Sie auf den Bereich innerhalb des Layerrahmens, um die Minisymbolleiste für den Diagrammlayer anzuzeigen:

2D-Layer

Popup Graph Layer.png

Wenn mehrere Layer ausgewählt sind:

Popup Graph Multi-Layer.png
Popup Rescale.png Neu skalieren Popup Layer Frame.png Layerrahmen

Layerrahmen verbergen/zeigen
Popup Axes Arrangements.png Achsenanordnungen

Klicken Sie auf diese Schaltfläche. Sie können die Achsenanordungen in der Liste auswählen:
Popup Axes Arrangements List.png

 Popup Background Color.png Hintergrundfarbe des Layers
Popup Hide Others.png Andere Layer verbergen Popup Add Stats Reference Lines.png Statistische Referenzlinien hinzufügen

Popup Add Stats Reference Lines List.png
Popup Show Legend.png Legende Popup Isometric.png Legen Sie die XY-Achsenskalierung so fest, dass sie die gleiche Länge in Pixel wie der gleiche linearisierte Skalierungsbereich hat.
Popup Add Layer Title.png Layertitel hinzufügen Popup Add Plot.png Diagramm hinzufügen

Popup Add Plot List.png
Popup Clip Data to Frame.png Nur innerhalb des Rahmens

Popup Clip Data to Frame List.png

 Popup Open Dialog.png Dialog öffnen

Popup Layer Dailogs List.png
Popup Auto Rescale.png Automatisch neu skalieren Popup Selectable.png Auswählbar
Popup Show Date Plots.png Datenzeichnungen zeigen

Zeichnungen im Layer zeigen und verbergen

 Popup Apply Formatting to.png Formatierung anwenden auf ...

Formatierung dieses Objekt auf andere Objekte dieses Typs anwenden
Popup Apply Formatting to Layer.png
Popup Hide Selected Object.png Ausgewähltes Objekt verbergen Popup Tick Style.png Stil der Achsenhilfsstriche

Klicken Sie auf diese Schaltfläche. Sie können in der Liste den Stil der Achsenhilfsstriche definieren:
Popup Axis Tick Style List.png
Popup Object Alignment.png Richten Sie die ausgewählten Layer aus. Nur verfügbar, wenn mehrere Layer ausgewählt sind.
Popup Alignment List.png
 Popup Swap Position.png Tauschen Sie die Position der ausgewählten Layer aus. Nur verfügbar, wenn zwei Layer ausgewählt sind.
Popup Swap Position List.png
Popup Uniform Height.png Einheitliche Höhe der ausgewählten Layer Nur verfügbar, wenn mehrere Layer ausgewählt sind. Popup Uniform Width.png Einheitliche Breite der ausgewählten Layer Nur verfügbar, wenn mehrere Layer ausgewählt sind.

3D-Layer

Popup 3D Graph Layer.png

Popup 3D Layer Resize Mode.png Klicken, um die Größe des Layerrahmens zu ändern Popup Pie Rotate Clockwise.png Klicken, um den Layerrahmen zu drehen
Popup Rescale.png Neu skalieren Popup Add Plane.png Ebenen zeigen/verbergen:

Popup Add Plane List.png
Zusätzliche Ebene auswählen, um Dialog zu öffnen.
Popup Add Additional Plane.png
Popup Grid Lines.png Gitternetzlinien auf folgender/n Ebene/n zeigen

Popup Grid Lines List.png

 Popup Add Plot.png Diagramm hinzufügen

Popup 3D Add Plot List.png
Popup Show Date Plots.png Zeichnungen im Layer zeigen/verbergen Popup Orientation of Lables Title Ticks.png Ausrichtung der Achsenhilfsmittel und Beschriftungen:

Popup Orientation of Lables Title Ticks List.png
Popup Layer Cube.png Würfelrahmen zeigen/verbergen

Popup Layer Cube List.png

 Popup Auto Rescale.png Automatisch neu skalieren

Popup Auto Rescale List.png
Popup Add Layer Title.png Layertitel hinzufügen Popup Open Dialog.png Dialog öffnen

Popup Layer Dailogs List.png

Diagrammseite

Verschieben Sie den Cursor an den Seitenrand und klicken Sie auf den Rahmen oder in den grauen Bereich außerhalb der Diagrammseite, wenn sich der Cursor in Page cursor.png verwandelt. Die folgende Minisymbolleiste wird angezeigt:

2D (ein Layer in einem Diagramm)
Popup Graph Page.png

2D (mehrere Layer in einem Diagramm)
Popup Graph Page Multiple Layers.png

3D
Popup 3D Graph Page.png

Popup Graph Styles.png Diagrammstile

Klicken Sie auf diese Schaltfläche, um die App Designvorschau zu öffnen.

 Popup Show Locks.png Schlösser zeigen

Neuberechnungsschlösser zeigen
Popup Send to PowerPoint.png An PowerPoint senden ohne Öffnen des Dialogs

Mit den folgenden Einstellungen senden:

  • Nur Aktive Seite auswählen
  • Diagramme einfügen als = Eingebettetes Objekt
  • Seitenverhältnis beibehalten ✓
  • An geöffnete Word-Dokument senden ✓
  • Metadaten zu Alt. hinzufügen Text ✓
 Popup Send to Word.png Grafik an Word senden ohne Öffnen des Dialogs

Mit den folgenden Einstellungen senden:

  • Nur Aktive Seite auswählen
  • Diagramme einfügen als = Eingebettetes Objekt
  • Seitengröße bei 100 % beibehalten ✓
  • Folienmodus = Neue Folie öffnen
  • Metadaten zu Alt. hinzufügen Text ✓
Popup Show Analysis Marker.png Analysemarkierer zeigen/verbergen Popup Show Grids.png Gitternetze zeigen

Popup Show Grids List.png

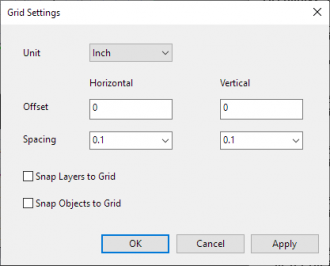

Wählen Sie Einstellungen der Seitengitternetze, um diesen Dialog zu öffnen.
Popup Grid Settings dailog.png
Popup Increase Grid Spacing.png Abstände des Gitternetzes vergrößern Popup Decrease Grid Spacing.png Abstände des Gitternetzes verkleinern
Popup Toggle Tooltip.png Tooltipp für Datenpunkt oder Datenzeichnung umschalten Popup Speed Mode Banner.png Banner für Entwurfsmodus zeigen/verbergen
Popup Layer Icons.png Layersymbole zeigen/verbergen Popup Show Active Layer by Layer Icon Only.png Layer nur durch Symbole aktivieren
Popup Show Active Layer Only.png Nur aktiven Layer zeigen Popup Axis Icons.png Symbole für Achsen zeigen/verbergen
Popup Show Active Layer Indicator.png Markierung von aktivem Layer zeigen Popup Copy Graph.png Diagramm als Bild kopieren
Popup Add Page Title.png Seitentitel hinzufügen Popup Hide Show Masked Points.png Maskierte Datenpunkte im aktuellen Diagramm durch Auswahl in der Auswahlliste verbergen oder zeigen. Nur verfügbar, wenn es maskierte Daten im Diagramm gibt.

Popup Hide Show Masked Points DropDown.png

  • Auto: Es wird den globalen Einstellungen gefolgt.
  • Verbergen
  • Zeigen
Popup Dense Data Plot.png Diagramm von dichten Daten

Datenzeichnungen als Bild im Zwischenspeicher ablegen, um schnelle Änderungen an Beschriftungen etc. zuzulassen. Diagramm aktualisieren, um Bilder zu aktualisieren.

 Popup Window View.png Fensteransicht
Popup Center Layer to Page.png Layer auf Seite zentrieren Popup Fit Page to Layers.png Seite an Layer anpassen

Klicken Sie auf diese Schaltfläche, um den Dialog Seite an Layer anpassen zu öffnen.
Popup Graph Browser.png Browserdiagramm mit wechselnder Spalte Popup Sheet Book Switching Browser Graph.png Browserdiagramm mit wechselnder/m Blatt/Mappe
Popup Arrange Layers.png Layer anordnen

Klicken Sie diese Schaltfläche, um den Dialog Layer anordnen öffnen.

 Popup highlight plot when mouse over.png Zeichnung durch Bewegen der Maus hervorheben
Popup Data Slicer.png Datenschnitt

Klicken Sie auf diese Schaltfläche, um einen Datenschnitt zum Diagramm hinzuzufügen. Weitere Einzelheiten finden Sie hier.

 Popup Add Layer Filter Title.png Fügen Sie eine Filterbedingung zum Layertitel für alle Layer auf der Diagrammseite hinzu.

Diese Schaltfläche ist verfügbar, wenn das Diagramm über Datenschnitte verfügt.
Popup Common Display.png Prüfen Sie die folgenden Eigenschaften, um benutzerdefinierte Anpassungen auf alle Layer anzuwenden:

Popup Common Display List.png

 Popup Add Label for Layers.png Beschriftung für Layer hinzufügen

Öffnen Sie den Dialog zum Hinzufügen von Beschriftungen zu Layern in einem Diagramm.
In diesem Dialog können Sie Typ, Position und Schriftstil der Beschriftungen benutzerdefiniert anpassen.
Popup Label Layers dailog.png
Popup Reverse Colors.png Farben umkehren Popup Tick Style.png Hilfsstrichsstil

Popup Tick Style List.png
Popup Legend for all layers.png Legende für alle Layer zeigen/verbergen Popup Open Properties Dialog.png Dialog Eigenschaften öffnen

Layoutseite

Verschieben Sie den Cursor an den Seitenrand und klicken Sie auf den Rahmen oder in den grauen Bereich außerhalb der Seite, wenn sich der Cursor in Page cursor.png verwandelt. Die folgende Minisymbolleiste wird angezeigt:

Popup Layout Page.png

Popup Show Grids.png Gitternetze zeigen

Popup Show Layout Grids List.png

 Popup Slide View.png Folienansicht ein-/ausschalten (Rahmen wird nicht gezeigt)
Popup Increase Grid Spacing.png Abstände des Gitternetzes vergrößern Popup Decrease Grid Spacing.png Abstände des Gitternetzes verringern
Popup Graph Selectable.png Eingebettete Diagrammauswahl aktivieren/deaktivieren Popup Open Properties Dialog.png Dialog Eigenschaften öffnen

Objekt

Textobjekt

Einschließlich: Text, Anmerkung

Popup Text Object.png

Popup Set Font.png Schriftart festlegen Popup Font Size.png Schriftgröße
Popup Font Size Increase.png Schrift vergrößern Popup Font Size Reduce.png Schrift verkleinern
Popup Font Color.png Schriftfarbe Popup Bold.png Fett
Popup Wrap Text.png Umbruch für Text

Breite anpassen, um den Umbrucheffekt zu sehen

 Popup Alignment.png Ausrichtung

Popup Alignment list.png
Popup Rotate Clockwise.png Im Uhrzeigersinn drehen Popup Rotate Counterclockwise.png Gegen den Uhrzeigersinn drehen
Popup Apply Formatting to.png Formatierung anwenden auf ...

Die Formatierung dieses Objekts wird auf andere Objekte diesen Typs angewendet.
Sie können Farbe oder Schrift in dieser Liste auswählen.

 Popup Link to Substitution.png Verknüpfung zur Substitution
Popup Selectable.png Auswählbar Popup Open Properties Dialog.png Dialog Eigenschaften öffnen

Diagrammseite/Layertitel

Popup Page Title.png

Popup Set Font.png Schriftart festlegen Popup Font Size.png Schriftgröße
Popup Font Size Increase.png Schrift vergrößern Popup Font Size Reduce.png Schrift verkleinern
Popup Font Color.png Schriftfarbe Popup Box Width.png Boxbreite

Popup Text Box Width Dialog.png
Popup Bold.png Fett Popup Wrap Text.png Umbruch für Text

Breite anpassen, um den Umbrucheffekt zu sehen
Popup Rotate Clockwise.png Im Uhrzeigersinn drehen Popup Rotate Counterclockwise.png Gegen den Uhrzeigersinn drehen
Popup Alignment.png Ausrichtung

Popup Alignment list.png

 Popup Apply Formatting to.png Formatierung anwenden auf ...

Die Formatierung dieses Objekts wird auf andere Objekte diesen Typs angewendet.
Sie können Farbe oder Schrift in dieser Liste auswählen.
Popup Link to Substitution.png Verknüpfung zur Substitution Popup Open Properties Dialog.png Dialog Eigenschaften öffnen

Legende

Popup Legend.png

Popup Set Font.png Schriftart festlegen Popup Font Size.png Schriftgröße
Popup Font Size Increase.png Schrift vergrößern Popup Font Size Reduce.png Schrift verkleinern
Popup Font Color.png Schriftfarbe Popup Frame.png Rahmen
Popup Reconstruct Legend.png Legende rekonstruieren Popup Legend Translation Mode.png Übersetzungsmodus der Legende für die Datenzeichnung

Popup Legend Translation Mode list.png
Benutzerdefiniert auswählen, um den Dialog Legende aktualisieren zu öffnen.
Popup Reverse.png Umgekehrt Popup Arrange in Horizontal.png Horizontal anordnen
Popup Show Hide.png Zeigen/Verbergen

Popup Show Hide list.png

 Popup Attach to Plots.png An Zeichnungen anhängen
Popup Wrap Text.png Umbruch für Text Popup Indicate Active Dataset.png Aktiven Datensatz kennzeichnen
Popup Hide Selected Object.png Ausgewähltes Objekt verbergen Popup Open Properties Dialog.png Dialog Eigenschaften öffnen

Legendensymbol

Popup Legend Symbol.png

Popup Larger Symbol Width.png Größere Symbolbreite Popup Smaller Symbol Width.png Kleinere Symbolbreite
Popup Scatter Symbol Size Increase.png Punktsymbol vergrößern Popup Scatter Symbol Size Reduce.png Punktsymbol verkleinern
Popup Line Thickness Increase.png Liniendicke vergrößern Popup Line Thickness Reduce.png Liniendicke verkleinern
Popup Larger Pattern Block Width.png Größere Musterblockbreite Popup Smaller Pattern Block Width.png Kleinere Musterblockbreite
Popup Larger Pattern Block Height.png Größere Musterblockhöhe Popup Smaller Pattern Block Height.png Kleinere Musterblockhöhe
Popup Open Properties Dialog.png Dialog Eigenschaften öffnen

Farbskala

Popup Color Scale.png

Popup Show Head and Tail Level.png Erste und letzte Ebene zeigen Popup Show Title.png Titel zeigen
Popup Contour Plot Major Levels Plus 1.png Hauptebene +1 Popup Contour Plot Major Levels Minus 1.png Hauptebene -1
Popup Range Label.png Bereichsbeschriftung Popup Decimal Places.png Dezimalstellen

Popup Decimal Places List.png
Popup Separate Layout.png Separates Layout Popup Flip Colormap.png Umgekehrte Reihenfolge
Popup Arrangement.png Anordnung Popup MaxMin Levels.png Max. & Min. Ebenen
Popup Open Properties Dialog.png Dialog Eigenschaften öffnen



Blasenskala

Popup Bubble Scale.png

Popup Add Level.png Ebene hinzufügen Popup Delete Level.png Ebene löschen
Popup Larger Symbol Gap.png Größerer Symbolabstand Popup Smaller Symbol Gap.png Kleinerer Symbolabstand
Popup Layout.png Layout

Popup Layout list.png

 Popup Digits.png Stellen
Popup Bubble Style.png Blasenstil Popup Show Title.png Titel zeigen
Popup Open Properties Dialog.png Dialog Eigenschaften öffnen

Zeichenobjekt

Linie/Pfeil/Kurviger Pfeil/Gewinkelter Pfeil/Winkelanmerkung

Popup Arrow Object.png

Popup Elbow Arrow Object.png

Popup Angle Annotation.png

Popup Line Color.png Linien-/Rahmenfarbe Popup Line Thickness.png Liniendicke
Popup Line Thickness Increase.png Liniendicke vergrößern Popup Line Thickness Reduce.png Liniendicke verkleinern
Popup Line Style.png Linienstil

Popup Line Style List.png

 Popup Open Properties Dialog.png Dialog Eigenschaften öffnen
Popup Begin Arrow Shape.png Anfang der Pfeilform

Popup Begin Arrow Shape List.png

 Popup End Arrow Shape 2.png Ende der Pfeilform

Popup End Arrow Shape List.png
Popup Larger Arrow Width.png Größere Pfeilbreite Popup Smaller Arrow Width.png Kleinere Pfeilbreite
Popup Larger Arrow Length.png Größere Pfeillänge Popup Smaller Arrow Length.png Kleinere Pfeillänge
Popup Rotate Clockwise.png Im Uhrzeigersinn drehen Popup Rotate Counterclockwise.png Gegen den Uhrzeigersinn drehen
Popup Arrow on Arc.png Pfeil auf Bogen Popup Edit Points.png Punkte bearbeiten
Popup Direction.png Richtung des gewinkelten Pfeils

Popup Elbow Arrow Direction.png

Weiteres Zeichenobjekt

Einschließlich: Polylinie, Kurve, Freihandzeichnen, Rechteck, Kreis, Polygon und Bereich.

Popup Other Draw Object.png

Popup Line Color.png Linien-/Rahmenfarbe Popup Line Thickness.png Liniendicke
Popup Line Thickness Increase.png Liniendicke vergrößern Popup Line Thickness Reduce.png Liniendicke verkleinern
Popup Background Color.png Füllfarbe Popup Symbol Transparency.png Transparenz
Popup Edit Points.png Punkte bearbeiten Popup Isosceles Trapezoid.png Gleichschenkeliges Trapez

(Für das Trapezobjekt)
Popup Front.png Vordergrund Popup Back.png In den Hintergrund setzen
Popup Forward.png Vorwärts Popup Backward.png Rückwärts
Popup Back data.png Hinten (Daten) Popup Rotate Clockwise.png Im Uhrzeigersinn drehen
Popup Rotate Counterclockwise.png Gegen den Uhrzeigersinn drehen Popup Open Properties Dialog.png Dialog Eigenschaften öffnen

Klammern mit Sternchen

Klammern mit Sternchen, die über die Symbolleiste Objekt zu Diagramm hinzufügen hinzugefügt wurden, können mit Hilfe der Schaltflächen dieser Minisymbolleiste bearbeitet werden.
Klicken Sie auf die Klammer und die Minisymbolleiste unten wird gezeigt:
Popup Asterisk Bracket.png

Popup Line Color.png Linien-/Rahmenfarbe Popup Line Thickness.png Liniendicke
Popup Line Thickness Increase.png Liniendicke vergrößern Popup Line Thickness Reduce.png Liniendicke verkleinern
Popup AsterBracket Top.png Oben (Ausrichtung) Popup AsterBracket Bottom.png Unten (Ausrichtung)
Popup AsterBracket Left.png Links (Ausrichtung) Popup AsterBracket Right.png Rechts (Ausrichtung)
Popup Bracket Type.png Klammerntyp

Popup Bracket Type list.png

 Popup Begin Arrow Shape.png Anfang der Pfeilform
Popup End Arrow Shape.png Ende der Pfeilform

Mehrere Objekte

Wenn mehrere Text- oder Zeichenobjekte ausgewählt werden, können Sie diese Minisymbolleiste verwenden, um diese Objekte zu steuern. Wenn die ausgewählten Objekte vom gleichen Typ sind, können sie gleichzeitig mit Hilfe der Minisymbolleiste geändert werden.

Gruppierung aufheben Gruppe
Text- und Zeichenobjekte auswählen Popup Multiple Objects.png Popup Multiple Objects Grouped.png
Zwei Textobjekte auswählen Popup Two Text Objects.png Popup Text Objects Grouped.png
Drei oder mehr Textobjekte auswählen Popup Multiple Text Objects.png
Zwei Zeichenobjekte (Linien) auswählen Popup Two Lines Objects.png Popup Lines Objects Grouped.png
Drei oder mehr Zeichenobjekte (Linien) auswählen Popup Multiple Lines Objects.png
Zwei Zeichenobjekte auswählen Popup Two Draw Objects.png Popup Draw Objects Grouped.png
Drei oder mehr Zeichenobjekte auswählen Popup Multiple Draw Objects.png



Neben den grundlegenden Schaltflächen für Textobjekt oder Zeichenobjekt gibt es zwei spezifische Schaltflächen:

Popup Left Alignment.png Linke Ausrichtung Popup Right Alignment.png Rechte Ausrichtung
Popup Top Alignment.png Obere Ausrichtung Popup Bottom Alignment.png Untere Ausrichtung
Popup Horizontal Alignment.png Horizontale Ausrichtung Popup Vertical Alignment.png Vertikale Ausrichtung
Popup Uniform Width.png Einheitliche Breite (Rechtecke, Ellipse und UIM-Objekte) Popup Uniform Height.png Einheitliche Höhe (Rechtecke, Ellipse und UIM-Objekte)
Popup Distribute Horizontally.png Horizontal verteilen Popup Distribute Vertically.png Vertikal verteilen
Popup Group.png Gruppe Popup Ungroup.png Gruppierung aufheben
Popup Front.png Vordergrund Popup Back.png In den Hintergrund setzen
Popup Forward.png Vorwärts Popup Backward.png Rückwärts
Popup Back data.png Hinten (Daten) Popup Hide Selected Object.png Ausgewähltes Objekt verbergen
Popup Object Alignment.png Ausgewählte Objekte ausrichten Popup Swap Position.png Position der ausgewählten Objekte austauschen Nur verfügbar, wenn zwei Objekte ausgewählt sind.

Popup Swap Position List.png

XY-Skalierer

Popup XY Scaler.png

Popup Scales.png Skalierungen

Popup Scales List.png

 Popup Font Size.png Schriftgröße
Popup Factor of X increment.png Faktor von X-Inkrement Popup Factor of Y increment.png Faktor von Y-Inkrement
Popup Font Size Increase.png Schrift vergrößern Popup Font Size Reduce.png Schrift verkleinern
Popup Line Color.png Linien-/Rahmenfarbe Popup Line Thickness.png Liniendicke
Popup Line Thickness Increase.png Liniendicke vergrößern Popup Line Thickness Reduce.png Liniendicke verkleinern
Popup Scaler Larger Arrow Width.png Größere Pfeilbreite Popup Scaler Smaller Arrow Width.png Kleinere Pfeilbreite
Popup Open Properties Dialog.png Dialog Eigenschaften öffnen



Achsenscrollleiste

Popup Axis Scrollbar.png

Popup Zoom In Axis Range.png Achsenbereich vergrößern Popup Zoom Out Axis Range.png Achsenbereich verkleinern
Popup Zoom In Scroll Range.png Scrollbereich vergrößern Popup Zoom Out Scroll Range.png Scrollbereich verkleinern
Popup Reset.png Zurücksetzen Popup Open Properties Dialog.png Dialog Eigenschaften öffnen



Datenselektor/Regionaler Datenselektor

Popup Data Selector.png

Popup Set Display Range.png Anzeigebereich festlegen Popup Remove Selector.png Auswahl entfernen
Popup Copy Data for All Selectors.png Daten für alle Auswahlen kopieren Popup Copy Data.png Daten kopieren
Popup Clear Data.png Daten löschen

Analysemarkierung

Popup Analysis Marker.png

Popup Marker Size.png Markierungsgröße



Tabelle

Popup Table.png

Popup Table Style.png Tabellenstil

Popup Table Style list.png

 Popup Column Label.png Spaltenbeschriftung

Popup Column Label list.png
Popup quantities in table.png Eigenschaften in Tabelle Popup Header Fill Color.png Headerfüllfarbe
Popup Background Color.png Zellenfüllfarbe Popup Color for Banded Row.png Farbe für vereinte Zeile
Popup Border Color.png Rahmenfarbe Popup Line Thickness.png Rahmenbreite
Popup Line Thickness Increase.png Liniendicke vergrößern Popup Line Thickness Reduce.png Liniendicke verkleinern
Popup Set Font.png Schriftart festlegen Popup Font Size.png Schriftgröße
Popup Font Size Increase.png Schrift vergrößern Popup Font Size Reduce.png Schrift verkleinern
Popup Font Color.png Schriftfarbe Popup table digits.png Stellen

Bereichsauswahl für den Zoom

Wenn der Cursor sich im Modus Zeiger Button Pointer.png befindet, wählen Sie einen rechteckigen Bereich (roter Rahmen) innerhalb eines Diagrammlayers aus. Im Anschluss wird diese Minisymbolleiste gezeigt.

Popup Selection Region.png

Popup Scale In.png Achsenskalierung vergrößern Popup Enlarge to Separate Graph.png In separater Grafik vergrößern
Popup Copy Data in the rectangle.png Daten kopieren

Alle Daten im Rechteck als mehrere Spalten kopieren

 Popup Copy Data as One Set.png Daten als einen Datensatz kopieren

Alle Daten im Rechteck als eine XY-Spalte kopieren

Arbeitsblatt

Arbeitsblatt

Gehen Sie zur letzten Spalte im aktuellen Arbeitsblatt, verschieben Sie den Cursor an den Rand des Arbeitsblatts und klicken Sie auf den grauen Bereich, wenn der Cursor in Page cursor.png verwandelt wird. Die folgende Minisymbolleiste wird angezeigt:
Popup Worksheet.png

Popup Unhide Columns.png Spalten zeigen Popup Resize to Show All.png Spaltenbreite ändern, um gesamten Inhalt anzuzeigen. Die verborgenen Spalte(n) werden standardmäßig übersprungen.
Popup Column List View.png Spaltenlistenansicht Popup Show Formulas.png Zellenformeln/verknüpfte Syntax zeigen

Wie Ansicht: Formel zeigen ( Strg + ` )
Popup Show Category Indices.png Kategorienindizes zeigen Popup Unfreeze Panes.png Fixierung von Bereichen im Arbeitsblatt aufheben. Verfügbar, wenn es fixierte Spalten im Arbeitsblatt gibt.
Popup Banded Rows.png Vereinte Zeilen einschalten Popup Banded Rows Color.png Dialog Farbe der vereinten Zeilen im Arbeitsblatt öffnen
Nur verfügbar, wenn vereinte Zeilen eingeschaltet ist. Popup Banded Rows checked.png

Worksheet Banded Rows Color dialog.png
Popup Clear Worksheet.png Verwenden Sie das Untermenü, um Formate (Fett, Füllfarbe etc.), Inhalte, eingefügte Notizen oder alles obenstehende im Arbeitsblatt zu löschen.
Popup Clear List.png
 Popup Add Column.png Spalte hinzufügen
Popup Find.png Einfachen Dialog für Suche im Arbeitsblatt öffnen Popup Sheet Notes.png Dialog Blattnotizen öffnen, um Kommentare und Reiterfarben zum aktuellen Blatt hinzuzufügen.

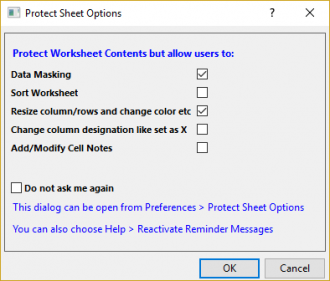

Popup Protect Sheet.png Dialog Optionen für Blattschutz öffnen

Protect Sheet Options Dialog.png

 Popup Open Dialog.png Dialog Eigenschaften öffnen

Popup Worksheet Properties Dialogs List.png

Einzelne Spalte

Klicken Sie auf den Spaltenheader, um die Spalte auszuwählen. Die folgende Minisymbolleiste wird angezeigt:

Text Text & Numerisch, Numerisch
Popup Single Column.png Popup Single Column Numeric Format.png
Datum Zeit
Popup Single Column Date Format.png Popup Single Column Time Format.png
Farbe
Popup Single Column Color Format.png
Popup Hide Columns.png Spalte(n) verbergen Popup Resize to Show All.png Alle zeigen durch Neuskalieren
Popup Sort Worksheet Ascending.png Arbeitsblatt aufsteigend sortieren Popup Find.png Suchen
Popup Add Sparkling.png Sparklines hinzufügen Popup Categorical.png Kategorial
Popup Data Slicer.png Datenfilter hinzufügen Popup Delete.png Löschen
Popup Sampling Interval.png Abtastintervall

Ersten X-Wert und Inkrement des X-Werts festlegen, so dass eine separate X-Spalte nicht notwendig ist.
Popup Insert.png Einfügen Popup Copy for Plotting.png Zum Zeichnen kopieren
Popup Set as X.png Als X setzen Popup Set as Y.png Als Y setzen
Popup Set as Z.png Als Z setzen Popup Set as Disregard.png Als Spalte ignorieren setzen
Popup Set as X Err.png Als X-Fehler setzen Popup Set as Y Err.png Als Y-Fehler setzen
Popup Format.png Spaltenformat aus der Auswahlliste festlegen Popup Digits.png Auswahl aus der Liste treffen, um die Anzahl der Stellen für die numerische Anzeige festzulegen
Popup Date.png Datum Popup Define Name.png Bereich mit Name definieren
Popup Time.png Zeit Popup Fix Time Wrap Around.png Wraparound-Zeit festlegen
Popup Save As Increment List.png Als Inkrementliste speichern Popup Load Color.png Farbe laden
Popup Freeze Panes.png Die ausgewählte Spalte fixieren Popup Unfreeze Panes.png Fixierung aufheben
Popup Convert Cell Formula to Value.png Zellenformel und Zellenlink in reinen Wert umwandeln Popup Clear Worksheet.png Verwenden Sie das Untermenü, um Formate (Fett, Füllfarbe etc.), Inhalte, eingefügte Notizen oder alles obenstehende im Arbeitsblatt zu löschen.
Popup Clear List.png
Popup Open Properties Dialog.png Spalteneigenschaften öffnen

Mehrere Spalten

Drücken Sie die linke Maustaste, um die erste Spalte auszuwählen, und ziehen Sie per Drag&Drop, um mehrere Spalten auszuwählen. Die folgende Minisymbolleiste wird angezeigt:
Popup Multiple Columns.png

Popup Hide Columns.png Spalten verbergen Popup Resize to Show All.png Alle zeigen durch Neuskalieren
Popup Find.png Suchen Popup Add Sparkling.png Sparklines hinzufügen
Popup Data Slicer.png Datenfilter hinzufügen Popup Delete.png Ausgewählte Spalten löschen
Popup Insert.png Anzahl der ausgewählten Spalten vor der ersten ausgewählten Spalte einfügen Popup Copy for Plotting.png Zum Zeichnen kopieren
Popup Digits.png Auswahl aus der Liste treffen, um die Anzahl der Stellen für die numerische Anzeige festzulegen Popup Format.png Spaltenformat aus der Auswahlliste festlegen
Popup Freeze Panes.png Die ausgewählten Spalte fixieren Popup Convert Cell Formula to Value.png Zellenformel in Wert umwandeln
Popup Clear.png Inhalt/Formate/Notizen der ausgewählten Spalten löschen
Clear button list.png
 Popup Open Properties Dialog.png Dialog Arbeitsblatteigenschaften öffnen

Einzelne Zeile

Klicken Sie auf den Zeilenheader, um die Zeile auszuwählen. Die folgende Minisymbolleiste wird angezeigt:
Popup Single Row.png

Popup Hide Row.png Verbergen Popup Unhide Rows.png Zeile zeigen
Popup Mask Unmask Data.png Daten maskieren/demaskieren Popup Delete.png Löschen
Popup Freeze Panes.png Die ausgewählte Zeile fixieren Popup Unfreeze Panes.png Fixierung aufheben
Popup Move to Long Name.png Zu Langname verschieben Popup Move to Units.png Zu Einheiten verschieben
Popup Move to Comment.png Zu Kommentaren verschieben Popup Move to User Defined Label.png Zu benutzerdefinierter Beschriftung verschieben
Popup Insert.png Einfügen Popup Delete Rows Before.png Alle Datenzeilen vor der ausgewählten Zeile löschen
Popup Move Row Up.png Ausgewählte Zeile nach oben verschieben Popup Move Row Down.png Ausgewählte Zeile nach unten verschieben
Popup Box of Source Data.png Box der Quelldaten

Verfügbar, wenn eine Zeile im Ergebnisblatt (DescStatsQuantities) von Statistik für gesamtes Blatt ausgewählt ist. Klicken Sie auf diese Schaltfläche, um ein Boxdiagramm aus der Quelldatenspalte der ausgewählten Zeile zu erstellen.

 Popup Histogram of Source Data.png Histogramm der Quelldaten

Verfügbar, wenn eine Zeile im Ergebnisblatt (DescStatsQuantities) von Statistik für gesamtes Blatt ausgewählt ist. Klicken Sie auf diese Schaltfläche, um ein Histogramm aus der Quelldatenspalte der ausgewählten Zeile zu erstellen.
Popup Probability Plot of Source Data.png Wahrscheinlichkeitsdiagramm der Quelldaten

Verfügbar, wenn eine Zeile im Ergebnisblatt (DescStatsQuantities) von Statistik für gesamtes Blatt ausgewählt ist. Klicken Sie auf diese Schaltfläche, um ein P-P-Diagramm aus der Quelldatenspalte der ausgewählten Zeile zu erstellen.

 Popup Multiple Linear Regression.png Mehrfache lineare Regression

Verfügbar, wenn eine Zeile im Blatt Zusammenfassung der App Best Subset Selection ausgewählt wurde. Klicken Sie auf diese Schaltfläche, um eine mehrfache lineare Regression mit dem durch die aktuelle Zeile festgelegten Modell durchzuführen.

Mehrere Zeilen

Drücken Sie die linke Maustaste, um die erste Zeile auszuwählen, und ziehen Sie per Drag&Drop, um mehrere Zeilen auszuwählen. Die folgende Minisymbolleiste wird angezeigt:
Popup Multiple Rows.png

Popup Hide Row.png Verbergen Popup Unhide Rows.png Zeile zeigen
Popup Mask Unmask Data.png Daten maskieren/demaskieren Popup Delete.png Löschen
Popup Freeze Panes.png Die ausgewählte Zeile fixieren Popup Unfreeze Panes.png Fixierung aufheben
Popup Insert.png Einfügen Popup Delete Rows Before.png Alle Datenzeilen vor der ausgewählten Zeile löschen
Popup Move Row Up.png Ausgewählte Zeilen nach oben verschieben Popup Move Row Down.png Ausgewählte Zeilen nach unten verschieben
Popup Box of Source Data.png Box der Quelldaten

Verfügbar, wenn Zeilen im Ergebnisblatt (DescStatsQuantities) von Statistik für gesamtes Blatt ausgewählt ist. Klicken Sie auf diese Schaltfläche, um ein Boxdiagramm aus der Quelldatenspalte der ausgewählten Zeilen zu erstellen.

 Popup Histogram of Source Data.png Histogramm der Quelldaten

Verfügbar, wenn Zeilen im Ergebnisblatt (DescStatsQuantities) von Statistik für gesamtes Blatt ausgewählt ist. Klicken Sie auf diese Schaltfläche, um ein Histogramm aus der Quelldatenspalte der ausgewählten Zeilen zu erstellen.

Einzelne Zelle

Klicken Sie auf die einzelne Zelle mit Wert. Die folgende Minisymbolleiste wird angezeigt:


Zelle enthält Daten
Popup Single Cell.png

Zelle enthält Bild
Popup Single Cell Image.png

Zelle in Farbspalte
Popup Single Cell Color Column.png



Popup Mask Unmask Data.png Daten maskieren/demaskieren Popup Extend Selection.png Auswahl bis zur letzten Datenzeile erweitern
Popup Clear Rows Before.png Zeilen vor der ausgewählten Zelle löschen. Verfügbar, wenn die ausgewählte Zelle sich nicht in der ersten Zeile befindet. Popup Define Name.png Bereich mit Name definieren
Popup Insert Note.png Notiz einfügen

Hinweis: Eine in eine Arbeitszelle eingefügte Notiz unterstützt die Syntax Origin Rich Text und wird als Rendermodus angezeigt.

 Popup External Editor.png Notiz in einem separaten Notizfenster öffnen
Popup Insert Latex.png LaTeX-Gleichung einfügen Popup copy as image.png Als Bild kopieren
Popup Freeze Panes.png Bereiche fixieren Popup Unfreeze Panes.png Fixierung aufheben
Popup Pick New Color.png Neue Farbe auswählen Popup Edit Color.png Farbe bearbeiten

Klicken Sie diese Schaltfläche, um den Standarddialog Farbe zu öffnen.
Popup Convert Cell Formula to Value.png Zellenformel und Zellenlink in reinen Wert umwandeln Popup Clear Worksheet.png Verwenden Sie das Untermenü, um Formate (Fett, Füllfarbe etc.), Inhalte, eingefügte Notizen oder alles obenstehende im Arbeitsblatt zu löschen.
Popup Clear List.png

Mehrere Zellen/Bereich

Mehrere Zellen in einer Spalte markieren:

Popup Multiple Cells in a Column.png

Mehrere Zellen in mehreren Spalten markieren:

Popup Multiple Cells.png

Popup Mask Unmask Data.png Daten maskieren/demaskieren Popup Copy for Plotting.png Zum Zeichnen kopieren
Popup Extend Selection.png Auswahl bis zur letzten Datenzeile erweitern Popup Clear Rows Before.png Zeilen vor der ausgewählten Zelle löschen. Verfügbar, wenn die ausgewählte Zelle sich nicht in der ersten Zeile befindet.
Popup Dynamic Merge.png Dynamisches Verbinden von ausgewählten Zellen
Popup Freeze Panes.png Bereiche fixieren Popup Unfreeze Panes.png Fixierung aufheben
Popup Convert Cell Formula to Value.png Zellenformel und Zellenlink in reinen Wert umwandeln Popup Clear Worksheet.png Verwenden Sie das Untermenü, um Formate (Fett, Füllfarbe etc.), Inhalte, eingefügte Notizen oder alles obenstehende im Arbeitsblatt zu löschen.
Popup Clear List.png

Beschriftungszeile

Wenn eine Spaltenbeschriftungszeile ausgewählt ist:

Popup Label Row.png

Wenn Beschriftungszeile = Langname ausgewählt ist:

Popup Label Row LN.png

Wenn eine benutzerdefinierte Parameterzeile ausgewählt ist:

Popup Label Row UserDefined.png
Popup Rich Text.png Rich Text Popup Wrap Text.png Umbruch für Text

Breite & Höhe anpassen, um den Umbrucheffekt zu sehen
Popup Insert User Parameters.png Anwenderparameter einfügen Popup Insert Hide Show User Parameters.png Anwenderparameter verbergen/zeigen
Popup Categorical.png Ausgewählte Beschriftungszeile als kategorical festlegen Popup Apply User Parameters to.png Die ausgewählte Zeile der Anwenderparameter (einschließlich ggf. der Formel) wird auf andere Blätter angewendet.

Apply User Parameters to Sheets.png
Popup Move Row Up.png Zeile nach oben verschieben Popup Move Row Down.png Zeile nach unten verschieben
Popup Extract Units from Long Name.png Einheiten aus Langname extrahieren Popup Dynamic Merge.png Zellen in der ausgewählten Zeile dynamische zusammenfügen
Popup Hide Row.png Verbergen Popup Extract Units.png Einheiten aus Langname extrahieren ...
Popup Clear Worksheet.png Verwenden Sie das Untermenü, um Formate (Fett, Füllfarbe etc.), Inhalte, eingefügte Notizen oder alles obenstehende im Arbeitsblatt zu löschen.
Popup Clear List.png
 Popup Open Properties Dialog.png Dialog Eigenschaften öffnen

In Layout eingefügtes Arbeitsblatt

Popup Worksheet in Layout.png

Popup Background Color.png Füllfarbe Popup Color for Banded Row.png Farbe für vereinte Zeile
Popup Frame Thickness.png Rahmenstärke

Popup Frame Thickness list.png

 Popup Show Grids.png Gitternetze zeigen

Popup Show Grids list.png
Popup Line Thickness.png Gitternetzliniendicke Popup Gridline Color.png Gitternetzlinienfarbe
Popup Line Thickness Increase.png Dickere Gitternetzlinie Popup Line Thickness Reduce.png Dünnere Gitternetzlinie
Popup Border Color.png Rahmenfarbe
Popup Font Size.png Schriftgröße Popup Font Color.png Schriftfarbe
Popup Font Size Increase.png Schrift vergrößern Popup Font Size Reduce.png Schrift verkleinern
Popup Update of Worksheet.png Update des Arbeitsblatts

Matrix

Klicken Sie auf die obere linke Ecke der Matrix, um das gesamte Matrixobjekt zu markieren. Die folgende Minisymbolleiste wird angezeigt:
Popup Matrix.png

Popup Palettes.png Füllfarbpalette für die Miniaturbilder.
Verfügbar, wenn die Bildauswahl eingeschaltet ist.		 Popup Missing Value Color.png Fehlende Wertfarbe.
Verfügbar, wenn die Bildauswahl eingeschaltet ist.
Popup Flip Colormap.png Farbabbildung spiegeln
Verfügbar, wenn die Bildauswahl eingeschaltet ist.
Popup Show X Y.png X/Y zeigen Popup View Image.png Bild anzeigen
Popup Image Thumbnails.png Bildauswahl Popup Slider or Thumbnails.png Schieber oder Miniaturbilder
Popup Clear Data.png Daten löschen Popup Copy for Plotting.png Zum Zeichnen kopieren
Popup Sheet Notes.png Dialog Blattnotizen öffnen, um Notizen und Reiterfarben zum aktuellen Blatt hinzuzufügen. Popup Define Name.png Dialog Neuer Name öffnen, um einen Bereich zu definieren.
Popup Show Organizer.png Organizer zeigen Popup Open Properties Dialog.png Dialog Eigenschaften öffnen

Popup Matrix Properties Dialogs List.png

Bildseite

Verschieben Sie den Cursor an den Seitenrand und klicken Sie auf den Rahmen oder in den grauen Bereich außerhalb der Seite, wenn sich der Cursor in Page cursor.png verwandelt. Die folgende Minisymbolleiste wird angezeigt:

Bild mit einzelnem Frame
Popup Single Image Page.png

Video
Popup Video Image Page.png

Gestapeltes Bild mit mehreren Frames
Popup MultiFrame Image Page.png

Popup Add ROI.png ROI-Feld hinzufügen Popup Actual Size.png Tatsächliche Größe anzeigen

Durch Aktivieren wird die tatsächliche Bildgröße gezeigt. Durch Deaktivieren wird das Bild an die Seitengröße angepasst.
Popup Missing Value Color.png Die fehlenden Werte werden mit der ausgewählten Farbe gefüllt. Nur verfügbar, wenn das Bild fehlende Werte hat. Popup Grayscale Slider.png Graustufenschieber

Klicken Sie, um einen Dialog zu öffnen und den Schieber zu verwenden, um die graustufige Anzeige festzulegen. Nur verfügbar für graustufige Bilder mit z1 und z2. Einzelheiten lesen Sie auf dieser Seite. Popup Grayscale Display.png

Hinweis: Man kann auch folgenden LabTalk-Befehl ausführen, um den Dialog zu öffnen.

run.section(imgfile,grayslider);
Popup Flip Horizontal.png Horizontal spiegeln Popup Flip Vertical.png Vertikal spiegeln
Popup Rotate 90Deg Clockwise.png 90 Grad im Uhrzeigersinn drehen Popup Stack Navigation.png Wählen Sie aus den folgenden 4 Navigationsmethoden:

Popup Stack Navigation Dropdown.png
Popup Rotate IMGR Deg Clockwise.png Im Uhrzeigersinn drehen

Das Inkrementgrad wird mit @IMGR bestimmt.

 Popup Rotate IMGR Deg Counterclockwise.png Gegen den Uhrzeigersinn drehen

Das Inkrementgrad wird mit @IMGR bestimmt.
Popup Gray.png Grau

Farbbild in Bild mit Graustufen umwandeln

 Popup Revise Palette.png Palette umkehren

Die angewendete Palette revidieren
Popup Set Grayscale Range.png Graustufenbereich festlegen

Öffnen Sie den Dialog cvgraymax, um den graustufigen Anzeigebereich festzulegen. Nur für graustufige Bilder verfügbar.

 Popup Reset Grayscale Range.png Graufstufenbereich zurücksetzen

Der graustufige Bereich wird auf die ursprünglichen Werte zurückgesetzt. Datenmarkierungen

Datenmarkierer

Beim Öffnen der Datenmarkierung wird diese Minisymbolleiste in der oberen rechten Ecke des Diagramm- oder des Arbeitsmappenfensters gezeigt.
Popup Data Highlighter.png

Popup Create Subset Sheet.png Teildatensatzblatt erstellen Popup Create Categories.png Kategorien erstellen
Popup Mask Unmask Highlight Points.png Markierte Punkte maskieren/demaskieren Popup Mask Unmask Dimmed Points.png Abgeblendete Punkte maskieren/demaskieren
Popup Delete Points.png Punkte löschen Popup Open Properties Dialog.png Dialog Eigenschaften öffnen

Projekt Explorer

Klicken Sie auf die Ordnernamen im Projekt Explorer, um diese Minisymbolleiste aufzurufen:
Project Explorer.png

Popup Folder Notes.png Ordnernotizen Popup Duplicate Folder.png Ordner duplizieren
Popup Open Properties Dialog.png Dialog Ordnereigenschaften öffnen



Berichtsblatt

Verschieben Sie den Cursor an den Rand des Berichtsblatts und klicken Sie auf den Rand oder in den leeren Bereich außerhalb des Berichtsblatts, wenn sich der Cursor in Page cursor.png verwandelt. Die folgende Minisymbolleiste wird angezeigt:
Popup Report Sheet.png

Popup Send to Word.png Alle offenen Zweige an Word senden Popup Send to PowerPoint.png Alle Grafiken an PowerPoint senden

Diagramm im Berichtsblatt

Klicken Sie auf das Diagramm im Berichtsblatt, um diese Minisymbolleiste aufzurufen:
Popup Report Sheet Graph.png

Popup Open Graph for Editing.png Diagramm zum Bearbeiten öffnen Popup Change Graph Size.png Diagrammgröße und -anordnung ändern

Klicken Sie auf diese Schaltfläche und Sie können die Diagrammgröße und -anordnung in diesem Berichtsblatt ändern.
Graph Size and Arrangement dialog.png
Popup Send to PowerPoint.png An PowerPoint senden

Das ausgewählte Diagramm wird an PowerPoint gesendet.

 Popup Send to Word.png Send to Word

Das ausgewählte Diagramm wird an Word gesendet.
Popup Print.png Drucken Popup Apply to.png Anwenden auf

Die Formatierung dieses Objekt wird auf andere Objekte dieses Knotens angewendet.
Report Graph Apply to.png

Schaltflächen, die Inkrementieren

Einige Schaltflächen auf der Minisymbolleiste vergrößern oder verringern Eigenschaften um ein Inkrement jedes Mal, wenn Sie auf die Schaltfläche klicken (z. B. Schriftgröße des Textes). Mit den folgenden LabTalk-Systemvariablen steuern Sie das Inkrementieren:

Sie können den Inkrementwert einer besonderen Schaltfläche überprüfen, indem Sie den Cursor darüber bewegen. Die Statusleiste meldet das aktuelle Inkrement und die LabTalk-Systemvariable, die Sie modifizieren können, um das Inkrement zu ändern.

UG MT INCVARS status bar.png

Informationen zum Ändern des Wert einer LabTalk-Systemvariablen finden Sie unter FAQ-708 Wie ändere ich permanent den Wert einer Systemvariablen?.

Objekt Schaltflächen der Minisymbolleiste Systemvariable Standardinkrement
Symbolgröße UG MT INCSS.png @INCSS 1
Liniendicke UG MT INCLT.png @INCLT 1
Schriftgröße UG MT INCFS.png @INCFS 1
Drehung der Hilfsstrichsbeschriftung UG MT INCTLR.png @INCTLR 15
Drehung der Textobjekte UG MT INCTOR.png @INCTOR 90
Drehung der Diagrammobjekte UG MT INCGOR.png @INCGOR 45
Hilfsstrichslänge UG MT INCTL.png @INCTL 1
Drehung des Kreises UG MT INCPR.png @INCPR 10
Lochgröße des Rings UG MT INCDHS.png @INCDHS 5
Abstand der Lücke (Säulen, Ring, Box) UG MT INCSG.png

(Beispiel zum Ringdiagramm)

 @INCSG 5
Unterbrechungslänge UG MT INCBL.png @INCBL 1
Unterbrechungsabstand UG MT INCBG.png @INCBG 15
