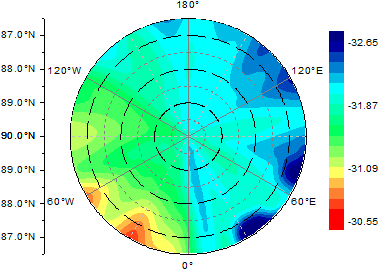

Polares Konturdiagramm aus Matrixdaten
Datenanforderungen
Eine Matrix von Z-Werten Die X- und Y-Koordinaten der Matrixdaten stellen die Winkel (Einheiten sind Grad) bzw. den Radius dar.
Diagramm erstellen
Klicken Sie auf die Matrix, um sie zu aktivieren.
Wählen Sie im Menü
oder
Klicken Sie auf die Schaltfläche Polar Kontur Theta(X) r(Y) der Symbolleiste 3D- und Konturdiagramme.
Vorlage
PolarContourMat.otp (im Origin-Programmordner installiert)
Diagramm benutzerdefiniert anpassen

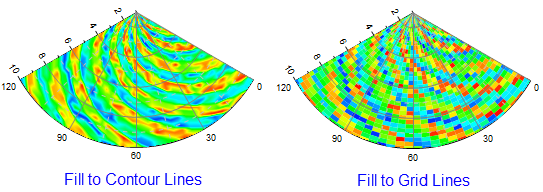

Polare Konturdiagramme der Matrixdaten unterstützen zwei Fülloptionen:
- Bis zu Konturlinien
- Bis zu Gitternetzlinien
Weitere Informationen finden Sie unter Die Registerkarte Farbpalette/Kontur (Details Zeichnung), Gruppe Farbfüllung.
