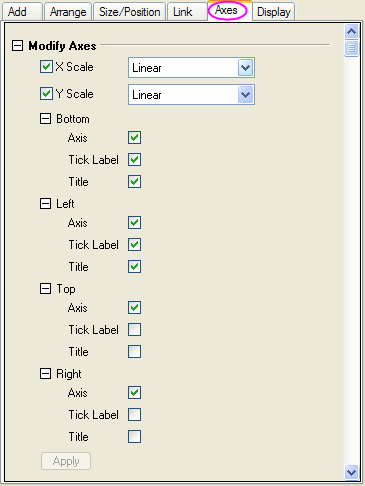

Registerkarte Achsen

Achsen bearbeiten

X-Skala	Diese Auswahlliste kann verwendet werden, um einen X-Skalierungstyp auszuwählen. Optionen sind: Linear Standardmäßige lineare Skalierung, wobei X'=X. Log10 Logarithmische Skalierung zur Basis 10, wobei X'=log(X). Wahrscheinlichkeit Entspricht der Umkehrung einer kumulativen Gauß-Verteilung: X'=norminv(X/100). Das Diagramm einer kumulativen Gauß-Verteilung erzeugt eine sigmoidal geformte Kurve. Wird diese Kurve mit der Skalierung Wahrscheinlichkeit angezeigt, erscheint sie als Gerade. Da Wahrscheinlichkeiten in Prozent ausgedrückt werden, müssen alle Werte zwischen 0 und 100 liegen. Die Wahrscheinlichkeitsskalierung reicht von 0,0001 bis 99,999. Probit Wie bei der Wahrscheinlichkeitsskalierung wird eine sigmoidal geformte Kurve als Gerade gezeichnet. In diesem Fall ist die Skalierung allerdings linear und das Inkrement zwischen den Hilfsstrichen entspricht genau einer Standardabweichung. Der Wert "5" auf der Skala zeigt den Mittelwert oder eine Wahrscheinlichkeit von 50%. "6" entspricht der Entfernung von einer Standardabweichung usw. Reziprok Reziproke Skalierung, wobei X'=1/X ist Reziprok verschoben Reziprok verschobene Skalierung, wobei X'=1/(X+Verschiebung). Verschiebung ist definiert als 273,14, wobei 273,14 der absoluten Temperatur von 0 °C entspricht. Logit Logit=ln(Y/(100-Y)) Wie bei der Wahrscheinlichkeits- und Probitskalierung wird eine sigmoidal geformte Kurve als Gerade gezeichnet. Natürlicher Log Natürliche log-Skalierung (logarithmische Skalierung zur Basis e). Log2 Logarithmische Skalierung zur Basis 10.
Y-Skala	Diese Auswahlliste kann verwendet werden, um einen Y-Skalierungstyp auszuwählen. Die Optionen in dieser Auswahlliste sind die gleichen wie in der Auswahlliste X-Skala.
Unten	Dieser Zweig kann verwendet werden, um die untere X-Achse zu modifizieren. Achse Legt fest, ob die untere Achse gezeigt wird. Hilfsstriche Diese Auswahlliste ist nur verfügbar, wenn das Kontrollkästchen Achse aktiviert ist. Diese Option wird verwendet, um die Anzeige von Hilfsstrichen auf der Achse festzulegen: Innen & Außen Zeigt Hilfsstriche, die sowohl nach innen als auch nach außen zeigen. Innen Zeigt nur Hilfstriche, die nach Innen zeigen. Außen Zeigt nur Hilfstriche, die nach Außen zeigen. Keine Es werden keine Hilfsstriche angezeigt. Titel Legt fest, ob der Titel auf der unteren Achse gezeigt wird. Beschriftung der Hilfsstriche Legt fest, ob die Beschriftungen der Hilfsstriche auf der unteren Achse gezeigt wird. Formel Legt eine Formel zum Berechnen eines numerischen Vektors fest, der als Beschriftung für die Hilfsstriche der Achse verwendet wird. Beachten Sie, dass die Berechnung die Quelldaten nicht beeinträchtigt.
Links	Dieser Zweig kann verwendet werden, um die linke Y-Achse zu modifizieren. Die Optionen sind die gleichen wie diejenigen im Zweig Unten.
Oben	Dieser Zweig kann verwendet werden, um die obere X-Achse zu modifizieren. Die Optionen sind die gleichen wie diejenigen im Zweig Unten.
Rechts	Dieser Zweig kann verwendet werden, um die rechte Y-Achse zu modifizieren. Die Optionen sind die gleichen wie diejenigen im Zweig Unten.
Anwenden	Wenn auf diese Schaltfläche geklickt wird, werden die Einstellungen für Achsen bearbeiten auf die Vorschaugrafiken angewendet.
