交互作用プロット

Interaction-Plot

要求されるデータ

交互作用プロットを作成するには、少なくとも1つのデータ列と1つの因子列を選択してください。

グラフ作成

データを選択します。

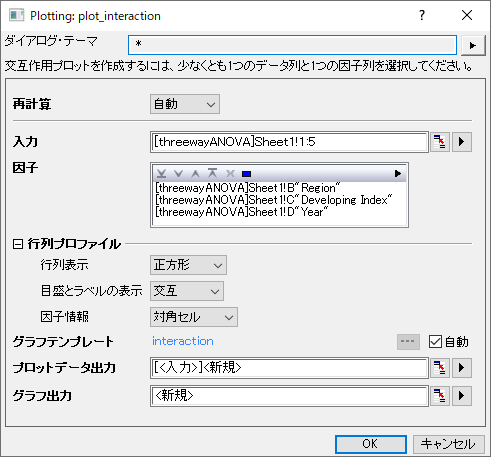

メニューから、プロット > 統計：交互作用プロットを選択して、plot_interactionダイアログを開きます。

ダイアログの設定

入力	入力データを指定します。
因子	相互に影響し合うN個の因子を選択します。
行列プロファイル	このグループは散布図行列のものと同様です。 行列表示：すべてのN * Nレイヤで3つの配置があります。 正方形 上三角 上三角 目盛とラベルの表示: すべてのレイヤの目盛とラベルを表示する方法を選択します。以下より選択します。 なし 全て 交互 下と左 下と右 上と左 上と右 因子情報: 因子名を表示する場所を、対角線セルまたは各パネルから指定します。
グラフテンプレート	交互作用プロットのテンプレートを指定します。 デフォルトでは、組み込みテンプレートinteractionが使用されます。自動チェックボックスをオフにすると、保存済みのユーザテンプレートを選択して適用することができます。
出力	プロットデータを指定したシートに出力します。
グラフ出力	結果グラフを指定したシートに出力します。

テンプレート

interaction.OTPU(Originのプログラムフォルダにインストールされています)

ノート

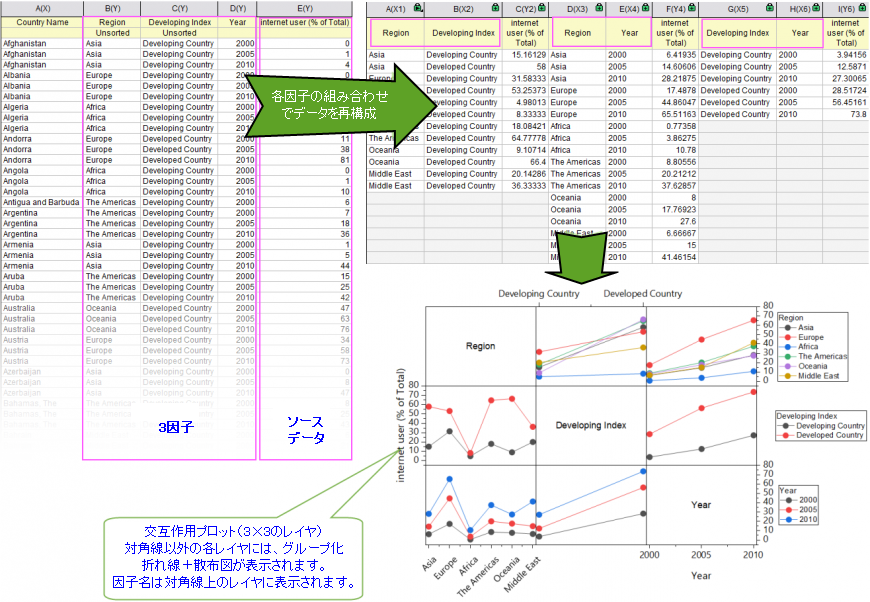

交互作用プロットは散布図行列と同じ形式で因子（カテゴリカル変数）間の交互作用をマトリックス形式で表示します。このプロットでは、行数・列数ともに選択された因子（グループ変数）の数と同じになり、対角パネルを除く各セルには、それぞれの行因子と列因子の交互作用が表示されます。

因子を N個選択すると、グラフには N×N のレイヤ（セル） が生成されます。デフォルトでは、対角セル には、各因子のラベルが表示されます。(N,M)セルの場合データ列の平均値を N番目とM番目の因子によって集計し、X軸にM番目の因子、Y軸に平均応答値として 線＋シンボルプロットを描きます。N番目の因子は、サブセットとして使用されます。Note: Cell(N,M)と(M,N)は同じ集計データを使用して描画されます（結果データシートに同一のデータが含まれます）。
