Histogramm + Rug/Verteilungsdiagramm + Rug

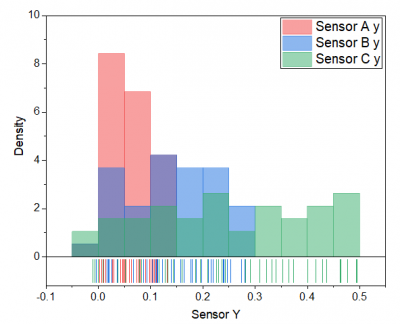

Histogramm + Rug

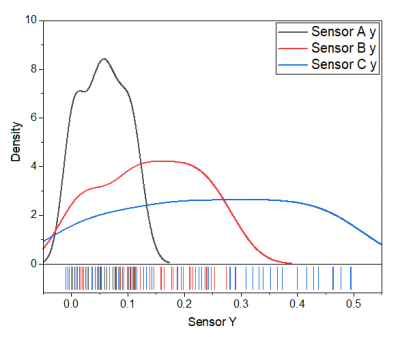

Verteilung + Rug
Histogram Rug Graph.png Distribution Rug Graph.png

Inhalt

Datenanforderungen

Markieren Sie eine oder mehrere Y-Spalten (oder einen Bereich aus einer oder mehreren Y-Spalten).

Diagramm erstellen

  1. Wählen Sie die gewünschten Daten aus.
  2. Wählen Sie im Menü Zeichnen > Statistisch: Histogramm + Rug/Verteilung + Rug.

Vorlage

Histogramm + Rug: HistogramRug.otp (installiert im Origin-Programmordner) Verteilung + Rug: DensityRug.otp (installiert im Origin-Programmordner)

Hinweise

  1. Die Grundidee der Rugs besteht darin, die Datenpunkte auf die Achsen zu projizieren und sie als dünne Linien neben den Achsen darzustellen.
  2. Diese Darstellung der Rugs ist kein Dichtediagramm. Sie projiziert nur jeden Punkt mit einer dünnen Linie auf die Achsen. Daher gibt es keine Bandbreite in der Darstellung der Rugs.
  3. Wenn die XY-Richtung duplizierte Werte hat, überschneiden sich die Ruglinien.
  4. Sie können doppelt auf das Rugfeld klicken, um die Registerkarte Rug im Dialog Achsen zu öffnen und die detaillierten Einstellungen für diese Art von Diagrammen zu prüfen.
