階層エッジバンドリングダイアグラム
目次
要求されるデータ
ワークシートで少なくとも4列を選択します。 開始、 終了、リーフノード(オプション)列は、リーフ間の接続を定義します。子（Child）、 親（Parent） 列は階層構造を定義します。
グラフ作成
- データを選択します。
- メニューからを選択します。
テンプレート
EdgeBundling.otpu (EXEフォルダにインストールされています。)
Note

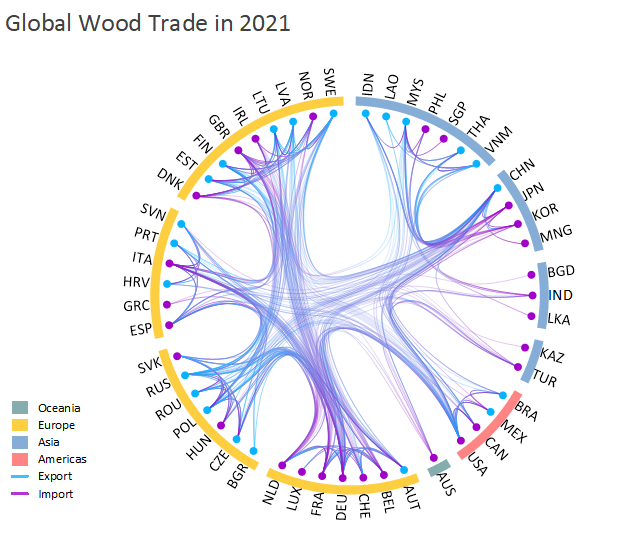

階層エッジバンドリングは、親ノードを持つ階層に編成された葉ノード間の隣接関係を視覚化するのに役立ちます。隣接する葉ノードを束ねて、視覚的な乱雑さを軽減します。
階層エッジバンドリングダイアグラムを作成したら、次の操作を実行できます。
- 接続線の表示方法を制御する
- 葉のバブルを表示し、表示形式を制御する
- グループ化列をサブセットとして選択して葉をグループ化し、必要に応じてグループのノードを表示します。

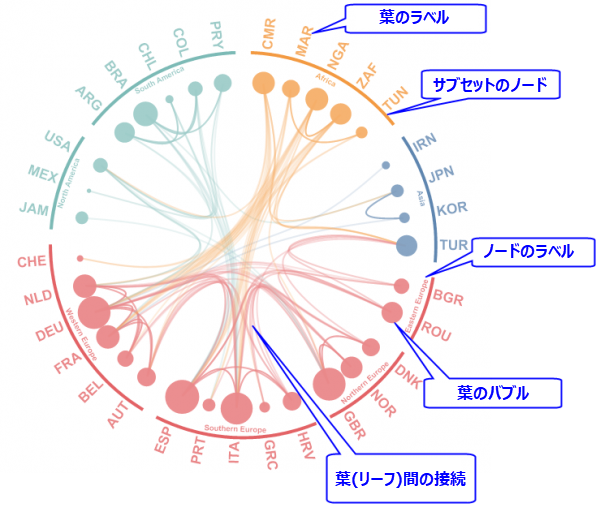

階層エッジバンドリングダイアグラムの各パートを確認するには、次の手順を実行します。
階層エッジバンドリングダイアグラムのの編集ついては、次のトピックを参照してください。
| Note: |
さまざまなハイライトモード

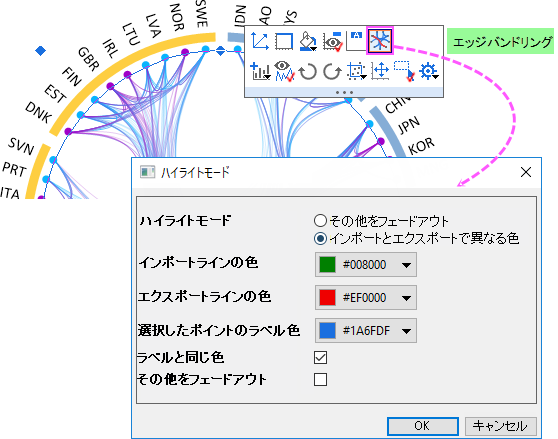

階層エッジバンドリングを作成したら、グラフレイヤをクリックし、ミニツールバーボタン
を使用してハイライトモードダイアログを開き、葉のシンボルまたはラベルをクリックしたときにプロット要素をハイライトする方法を定義できます。
ハイライトモード
葉のシンボルまたはラベルをクリックしたときに関連するプロット要素をハイライトモードを指定します。
- その他をフェードアウト:他のフローのみフェードアウトします。
- インポートとエクスポートで異なる色:インポートとエクスポートのフローを異なる色で表示します。このモードを選択すると、線の色とラベルの色をさらにカスタマイズできます。
「インポートとエクスポートで異なる色」モードの詳細な制御
インポートラインの色
現在の葉のインポートフローの線の色を指定します。
エクスポートラインの色
現在の葉のエクスポートフローの線の色を指定します。
選択したポイントのラベル色
現在選択されている葉/ポイントのラベルカラーを指定します。
ラベルと同じ色
インポート元とエクスポート先の葉/ポイントのラベルに同じ色を使用するかどうかを指定します。
その他をフェードアウト
現在のポイント/葉に関連しない他のフローをフェードアウトします。
Note: この葉の特別なハイライトメカニズムに加えて他のプロット要素をクリックして一般的なハイライトを行うことができます。
|
凡例の表示
グラフを作成したら、凡例の再構築ボタン
をクリックして凡例を追加できます。デフォルトでは、すべてのカテゴリ値(ラベルのフォント色を含む)が一覧されます。
凡例を右クリックして凡例：カテゴリー値を選択し、ダイアログを開いて凡例項目を編集する。
バブルスケール追加ボタン
をクリックして、葉のシンボルに異なるスケールのバブルスケールを追加することができます。それをクリックすると、ミニツールバーボタンを使用して編集が可能です。
