分割タイルヒートマップ

必要なデータ

ワークシート：XYZZZ.../XYZXYZ...列（全体もしくは部分範囲）または仮想行列のXYY...列を選択します。

行列シート: 複数オブジェクトを持つ行列シートです。

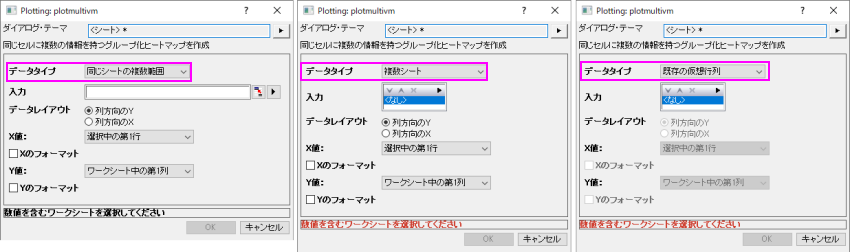

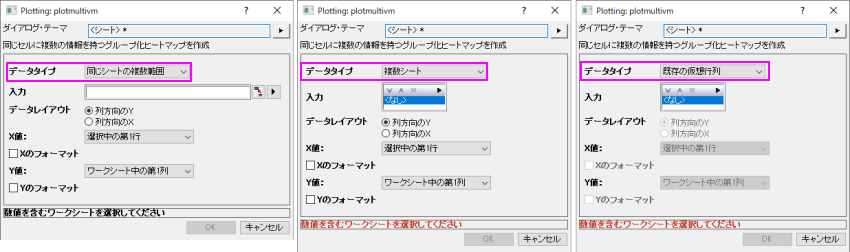

仮想行列（Z列を持たない）を含むワークシートからプロットする場合、plotmultivmダイアログボックスが開きます。

データ形式には3つのオプションがあります。

複数シート：複数のシートを入力として選択できます。すべてのシートは同じ寸法である必要があります。 X値とY値は、シートの同じ位置に同じ値で保存する必要があります。
同一シートの複数範囲：同じワークシート内の同じ寸法を持つ複数のデータブロックを複数の入力仮想行列として選択できます。これらのブロックを選択するには、Ctrlキーを押した状態で個別に選択する必要があります。

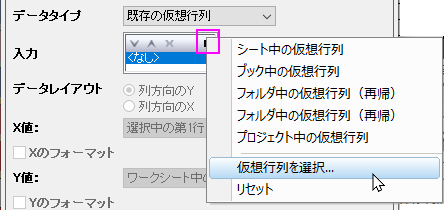

既存の仮想行列：複数の仮想行列を選択できます。入力ボックスのフライアウトメニューで仮想行列の選択...を選択すると、仮想行列マネージャが開きます。

入力データを選択すると、このダイアログの他の設定は、plotvmダイアログの設定項目と同様になります。

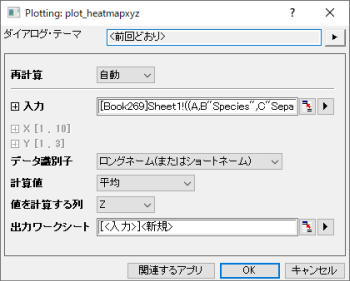

複数のXYZ列またはXYZZ...列からプロットする場合は、plot_heatmapxyzダイアログボックスが開きます。

Note: このダイアログは、ヒートマップと XYZデータセットから作成された分割タイルヒートマップに違いはありません。複数のZ列がピースとして同じヒートマップセルにプロットされます。

行列シート内の複数の行列オブジェクトにソースデータを保存した場合、作図 > 等高線: 分割タイルヒートマップを選択すると、各行列オブジェクトの同じ位置の値を使用して、分割タイルヒートマップが直接プロットされます。

Heat_Map_Multi_var.OTPU

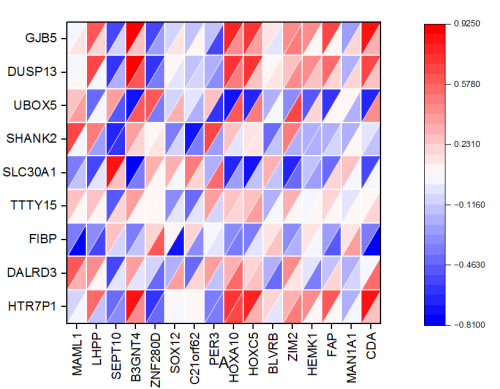

このグラフはヒートマップの高度な変形であり、同じセル内でグループ化されたヒートマップのプロットをサポートします。
