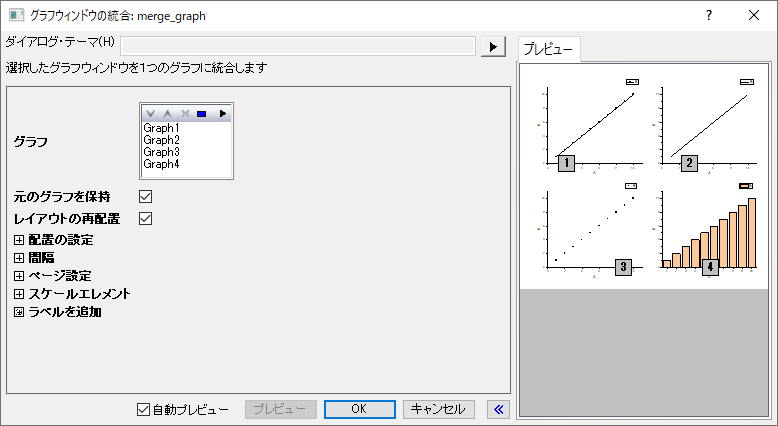

グラフウィンドウの統合ダイアログボックス

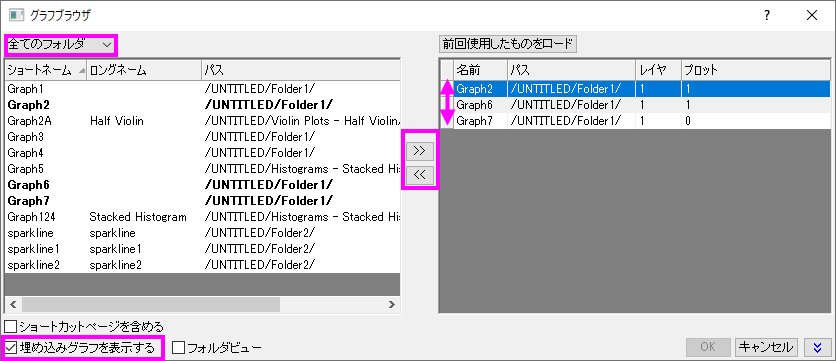

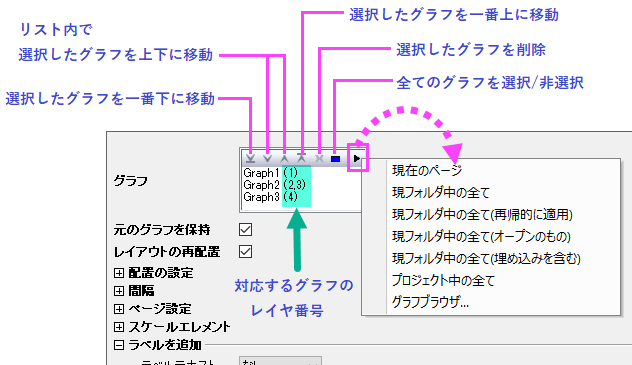

デフォルトでは、このオプションが選択されており、開いている単一レイヤ枠のウィンドウがすべてリストされ、1x1レイアウトの複数レイヤのグラフも含まれます。単一レイヤ枠のウィンドウが開かれていない場合は、開かれている複数レイヤのグラフが一覧表示されます。

このツールでは、指定されたグリッドでグラフレイヤを配置する方向を指定します。

• 水平方向優先

  垂直方向を優先してレイヤを配置します。

• 垂直方向優先

  垂直方向を優先してレイヤを配置します。

グラフレイヤの左右（あるいは下側と上側）に軸の目盛りやラベルを交互に表示させるかどうかを指定します。

この制御は、レイアウトの再配置が選択されている場合に使用できます。

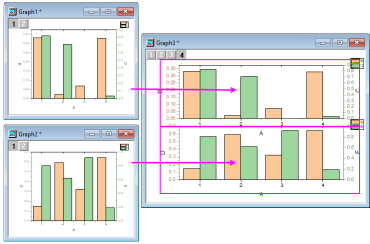

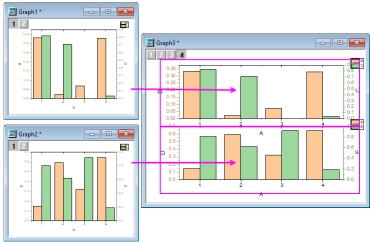

Note: それぞれの元のグラフを1つの単位として扱うとレイヤリンクの両方をチェックすると、以下のようになります。

• それぞれのソースグラフでリンクのないレイヤは、ソースグラフのLayer1とリンクします。
• 各ソースグラフのレイヤ1 は統合したグラフのレイヤ1にリンクします。

それぞれのレイヤ幅を共通スケールで定義します。例えば、積み上げ横棒グラフの作図する際に共通スケールを決めて、レイヤ間で棒の長さを直接比較することができます。一方、このオプションがないと、同じ物理量を示す２つの軸が、異なるスケール範囲になることがあります。

この制御は、レイアウトの再配置がオンになっていて、向きが自動に設定されている場合は使用できません。

それぞれのレイヤ高さを共通スケールで定義します。例えば、積み上げ縦棒グラフの作図する際に共通スケールを決めて、レイヤ間で棒の高さを直接比較することができます。一方、このオプションがないと、同じ物理量を示す２つの軸が、異なるスケール範囲になることがあります。

この制御は、レイアウトの再配置がオンになっていて、向きが自動に設定されている場合は使用できません。

• 自動
• 横向き
• 縦向き

デフォルトでは、自動が選択されています。つまり、統合されたグラフのレイヤサイズは保持されます。ページの高さと幅は、レイヤサイズと余白の合計によって制御されます。

• 自動： 元のグラフの設定を使用します。
• レイヤフレームでスケーリング：レイヤに比例してレイヤ内の要素の大きさも変わります。
• 固定倍率：各レイヤ要素のサイズを、元のサイズ（フォントサイズ、シンボルサイズ、線幅など）で決定します。これらの要素のサイズは、元のサイズと固定倍率で指定するスケール因子との掛け算で決定されます。

• なし：グラフにラベルを追加しません。
• A: ラベルは大文字で表示されます（A、B、C等）
• a: ラベルは小文字で表示されます（a、b、c等）
• カスタム：下にあるテキストボックスにラベルを定義します。

• a$ および A$を選択すると、 (a, b, c...) および (A, B, C...)のような小文字、大文字が、統合されたレイヤのラベルを付けのために使用されます。

• r$ および R$を選択すると、 (i, ii,iii...)および (I, II, III...)のようなローマ数字の小文字、大文字が、統合されたレイヤのラベルを付けのために使用されます。

• n$が選択すると、(1, 2, 3...)のようなレイヤ番号がレイヤのラベルを付けのために使用されます。

• h$を選択すると、レイヤに文字#が追加されます。

• Graph ##をカスタムテキストボックスで選択できます。ラベルは、Graph 01、Graph 02、Graph 03という形式でグラフに追加されます。

• アクティブウィンドウタイトルの名前は文字列レジスタ %H に保存されます。このオプションを選択して、ウィンドウのショートネームでラベルを付けます。このラベルは静的ラベルとなります。ソースウィンドウのタイトルが変更されても、テキストラベルは更新されません。

デフォルトで「置換の有効」チェックボックスが選択されており、変数表記と列挙コードをサポートしています。 列挙コードでは、%(u$)と %(v$) が、大文字と小文字を列挙します。$(i) と # が、インデックスを列挙します。%(p$) は、文字#を示します。
