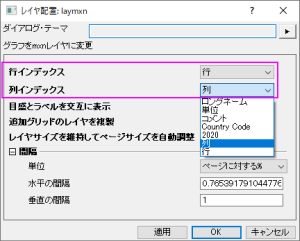

レイヤ配置ダイアログボックス

このツールではM行N列のグリッドに配置することを前提としています。このボックスでグリッド内の行の数を指定することができます。

このツールではM行N列のグリッドに配置することを前提としています。このボックスでグリッド内の列の数を指定することができます。

このツールでは、N x M グリッドでグラフレイヤを配置する方向を指定します。

• 水平方向優先

  垂直方向を優先してレイヤを配置します。

• 垂直方向優先

  垂直方向を優先してレイヤを配置します。

グラフレイヤの左右（あるいは下側と上側）に軸の目盛りやラベルを交互に表示させるかどうかを指定します。

行数x列数が現在のグラフのレイヤ数より大きい場合は、このボックスを選択してレイヤを順番に複製できます。

• 単一レイヤグラフの場合に、2x2で配置すると、すべてのレイヤが元のレイヤと同じプロットを持つ必要があります。
• 2x1の区分グラフなどの複数レイヤグラフでは、レイヤ配置を2x3に設定すると、対象グラフはレイヤ1と2を複数回複製して、2x3のレイヤを作成します。

レイヤサイズを維持してページサイズを自動調整のチェックを外すとページサイズのブランチが表示されます。グラフページのサイズを編集できます。

単位

幅と高さの単位を指定します。

太さ

選択されたグラフページの幅を設定します。

高さ

選択されたグラフページの高さを設定します。

単位

グラフの余白の単位を設定します。

Note: レイヤサイズを維持してページサイズを自動調整が選択されている場合にはインチ,cm,mm,ピクセル,ポイントで指定できます。レイヤサイズを維持してページサイズを自動調整が選択されていない場合にはページに対する%でも指定できます。

水平の間隔

このテキストボックスを使用して、2つの隣接するレイヤ間の水平方向のギャップを指定します。

垂直の間隔

このテキストボックスを使用して、2つの隣接するレイヤ間の垂直方向のギャップを指定します。
