Dialog Grafikoptionen verwenden, um Diagrammstandard festzulegen


Neben der Funktion Designs verwalten zum globalen Anwenden von Stilen/Formaten auf Diagramme, können Sie auch den Dialog Grafikoptionen verwenden, um Standardformat/-stile der Diagramme zu ändern.

Um den Dialog '''Grafikoptionen'‘ zu öffnen:

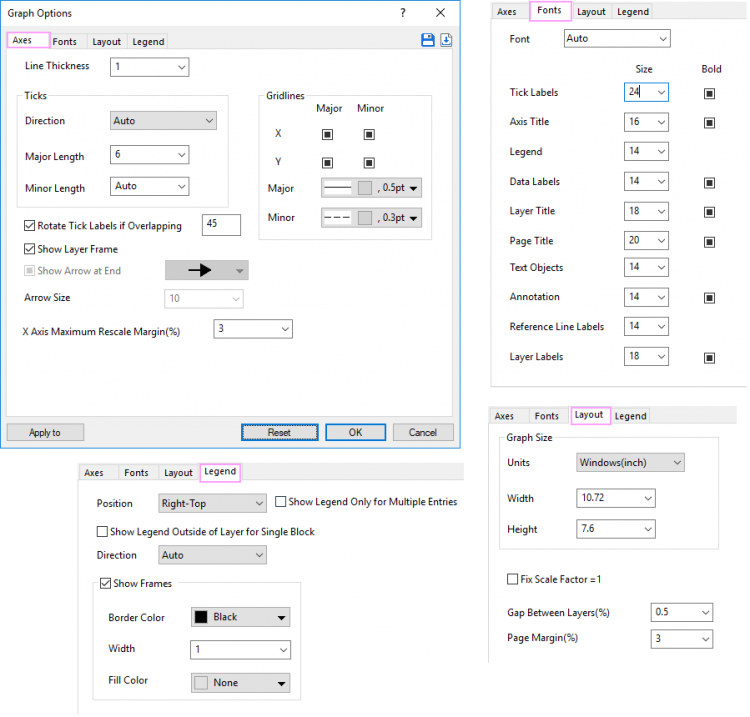

Graph Options dialog 01.png

Hinweis: Standardmäßig wurden einige Standardeinstellungen mit einem globalen Systemdesign ausgeliefert. Sie können einige Optionen als Auto sehen. Wenn eine Einstellung im Dialog Grafiktoptionen geändert wurde, hat sie eine höhere Priorität als das Systemstandarddesign und wird auf die integrierten Systemvorlagen angewendet, aber nicht auf die Anwendervorlagen.

In diesem Dialog gibt es mehrere Kontrollkästchen, die drei Zustände haben:

GraphOptions CheckboxStatus.png
  • Aktiviert: Schaltet diese Einstellung als Standard ein.
  • Deaktiviert: Schaltet diese Einstellung aus.
  • Schwarzes Quadrat innen: Setzt diese Option auf Automatisch. Das bedeutet, dass das jeweilige Systemdesign bzw. die festgelegte Vorlage verwendet wird.

Inhalt

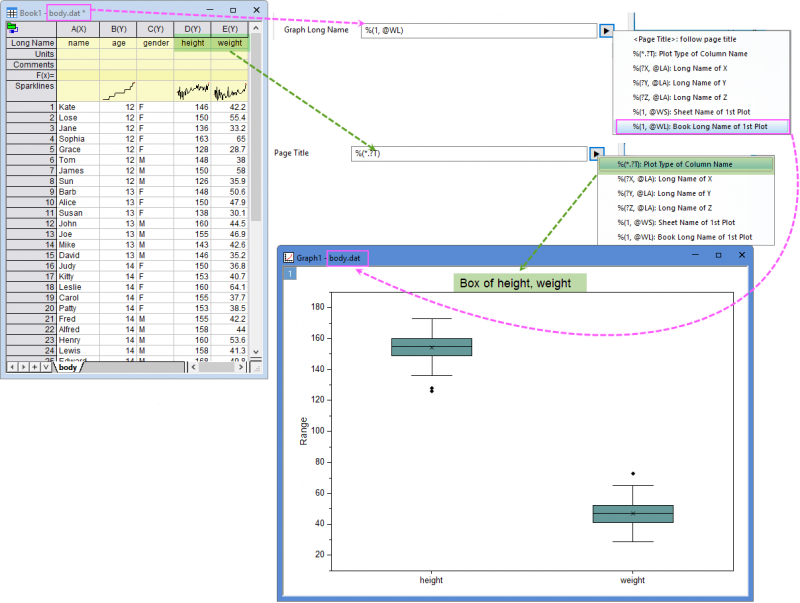

Einstellungen auf verschiedenen Registerkarten

Achse

Liniendicke

Ändern Sie die Liniendicke für die Achsen.

Hilfsstriche

Ändern Sie die Hilfsstrichsrichtung, die Länge der großen und kleinen Hilfsstriche. Diese Option ist nur für kartesische 2D-Diagrammlayer verfügbar.

Gitternetzlinien

Legen Sie fest, ob die Gitternetzlinien für große und kleine Hilfsstriche und die Linienstile der Gitternetzlinien für große und kleine Hilfsstriche jeweils separat gezeigt werden sollen.

Hilfsstrichsbeschriftungen bei Überschneidung drehen

Legen Sie fest, ob die Hilfsstrichsbeschriftungen bei Überschneidung der Beschriftungen gedreht werden sollen. Geben Sie einen Winkelwert ein, um die Hilfsstrichsbeschriftungen zu drehen.

Geben Sie eine positive Zahl ein, um die Beschriftungen entgegen dem Uhrzeigersinn zu drehen, und eine negative Zahl, um die Beschriftung im Uhrzeigersinn zu drehen.

Layerrahmen zeigen

Legen Sie fest, ob der Layerrahmen für das aktuelle Layer gezeigt werden soll. Diese Option ist nur für kartesische 2D-Diagrammlayer verfügbar.

Pfeil am Ende zeigen

Legen Sie fest, ob am Ende der Achsen ein Pfeil gezeigt werden soll. Sie können einen Pfeilstil aus der folgenden Auswahlliste wählen und die Pfeilgröße festlegen.

Diese Option ist standardmäßig deaktiviert und bei Deaktivierung der Option Layerrahmen zeigen aktiviert.

Rand für X-Achse neu skalieren (%)

Diese Option kann verwendet werden, um festzulegen, ob die Werte von Minimum und Maximum während der Neuskalierung der X-Achse mit Nullen aufgefüllt werden sollen. Diese Option entspricht der Option Rand neu skalieren (%) auf der Registerkarte Skalieren des Dialogs Achsen.

Zeichensätze

Die Optionen auf dieser Registerkarte werden verwendet, um die Schriftart und die fette Schrift für verschiedene Textobjekte im Diagramm zu steuern. Die Einstellungen beeinflussen sowohl die vorhandenen Objekte als auch den Standardstil der neuen Objekte, die hinzugefügt werden.

Schriftart

Ändern Sie die Schriftart aller Objekte im Diagramm, einschließlich der Diagrammtabellen.

Spezifische Objekte

Sie können die Schriftart und die fette Schrift der Hilfsstrichsbeschriftungen, Achsentitel, Legende, Datenbeschriftungen, Layertitel, Seitentitel, Textobjekte, Anmerkungen, Beschriftungen der Referenzlinien und Layerbeschriftungen ändern.

Layout

Diagrammgröße

Legen Sie die Diagrammgröße fest. Die Größenoptionen haben den gleichen Effekt wie die Größeneinstellungen unter der Gruppe Dimensionen auf der Registerkarte Drucken/Druckbereich des Dialogs Details Zeichnung.

Skalierungsfaktoren festlegen = 1

Legen Sie fest, ob der Skalierungsfaktor auf 1 gesetzt werden soll.

Sie können unter der Option Fester Faktor auf der Registerkarte Größe des Dialogs Details Zeichnung nachlesen, was der Skalierungsfaktor ist.

Abstand zwischen Layern (%)

Wenn es im Diagramm viele Layer gibt, können Sie diese Option dazu verwenden, den Abstand zwischen den Layern festzulegen. Die Einheit dieser Option ist % der Seitengröße.

Seitenrand (%)

Legen Sie den Rand des gesamten Diagramms fest. Die Einheit dieser Option ist % der Seitengröße.

Standardmäßig wurde der Seitenrand auf 3 % gesetzt. Es gibt einen zusätzlichen Rand oben, falls Sie einen Seitentitel oder Layertitel hinzufügen möchten.

Legende

Position

Legen Sie fest, wo die Legende positioniert werden soll.

Legende nur für mehrere Einträge zeigen

Zeigen Sie die Legende nur, wenn die Anzahl der Kurven im aktuellen Layer größer ist als 1. Wenn es im aktuellen Layer nur einen Datensatz gibt, wird für den aktuellen Layer keine Legende gezeigt.

Legende außerhalb des Layers für einzelnen Block zeigen

Legen Sie fest, ob die Legende außerhalb des Layers für jeden Diagrammlayer gezeigt werden soll. Das Deaktivieren dieses Kontrollkästchens zeigt die Legende innerhalb des Layerrahmens bei einer bestimmten Position.

Richtung

Legen Sie fest, wie die Legendeneinträge angeordnet sein sollen, horizontal oder vertikal.

Rahmen zeigen

Legen Sie fest, ob ein Rahmen für die Legende gezeigt werden soll. Wenn der Rahmen gezeigt werden soll, können Sie die Rahmenfarbe, Rahmenbreite und Füllfarbe innerhalb des Rahmens ändern.

Schaltflächen Einstellungen speichern und laden

Es gibt oben rechts im Dialog zwei Schaltflächen: Schaltfläche Einstellungen speichern unter Button Save Settings as.png und Schaltfläche Einstellungen laden. Button Load Settings.png

Buttons Save and Load Settings.png

Schaltflächen unten

Anwenden auf

Graph Options dialog 02.png

Wählen Sie die Zieldiagramme, um die Format-/Stileinstellungen anzuwenden. Aktives Diagramm ist nur verfügbar, wenn das aktive Fenster ein Diagrammfenster ist.

Zurücksetzen

Graph Options dialog 03.png
