交差ガジェット

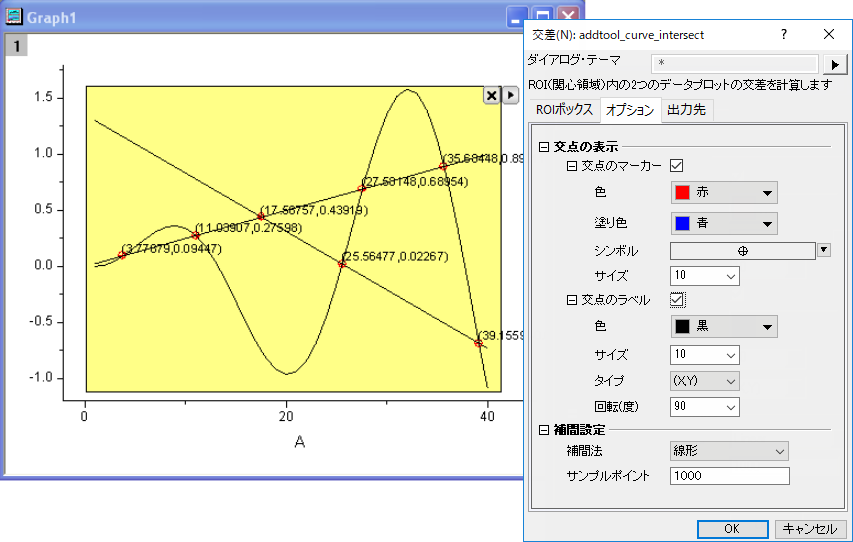

交差ガジェットを使用して、ROI内にある入力曲線の交点を計算します。 このガジェットは、グラフウィンドウがアクティブなときに、メニューのガジェットから使用できます。

Curve Intersection 001-vNext.png

目次

ROIボックス

図形の位置 X1とX2の値を使用してX方向の範囲を指定し、Y1とY2の値を使用してY方向の範囲を指定します。
ツール名を表示する グラフ内の矩形の上にツール名を表示するかどうか指定します。設定でツール名を指定可能です。
塗り色 グラフに追加する矩形の色を指定します。色リストを参照してください。

オプション

交点の表示

交点の表示方法を指定します。

交点のマーカー

交点にマークするシンボルを選択します。 シンボルの色、形、サイズを編集できます。

交点のラベル

このチェックボックスにチェックを入れると、交点にラベルが追加されます。

色 ラベルテキストの色を指定します。
サイズ ラベルテキストのサイズを指定します。
タイプ ラベルの種類（X、Y、(X,Y)など）を指定します。
回転(度) ドロップダウンリストから回転角度を選択します。
桁数 ラベルの桁数を設定します。
  • デフォルト桁数: 交点ラベルですべての桁を表示（デフォルト）
  • 少数桁数 = : 小数点の後に表示される桁数を指定します。テキストボックスに値を入力します。
  • 有効桁数 = : 表示する桁数です。テキストボックスに値を入力します。
  1. タグポイントメニューをクリックすると、交点ラベルがグラフに追加されます。オブジェクトマネージャにRectIntersectMarkerオブジェクト項目が追加されます(グラフオブジェクトの表示モード)。タグポイントを複数回追加すると、複数のマーカーオブジェクトが追加されます。
    Tag Points two times.png
  2. ラベルを編集したい場合は、以下の方法があります。
    • ダブルクリックしてマーカーのプロパティダイアログを開きます。

    または、

    • オブジェクトマネージャーでRectIntersectMarkerを右クリックし、コンテキストメニューのプロパティを選択してマーカーのプロパティダイアログを開きます。
    Maker Properties.png
  3. 任意の交点ラベルをクリックして選択すると、ラベルの位置を移動できます。複数ラベルで同時にポイントにタグ付けしていない場合、それらは一緒に移動されません。ラベルを1つだけ移動したい場合は、Ctrlキーを押しながらクリックしてラベルを選択し、移動します。
  4. クリックして任意の交差ラベルを選択し、右クリックメニューの削除を選択すると、これらのラベルを削除できます。オブジェクトマネージャでRectIntersectMarkerを右クリックし、削除を選択しても削除できます。


補間の設定

補間法 入力曲線の補間方法を指定します。3つの方法の詳細については、補間/補外のヘルプページを参照してください。
サンプルポイント 補間するデータポイント数を指定します。

出力先

スクリプトウィンドウ 結果をスクリプトウィンドウに出力する場合チェックを付けます。
結果ワークシート名 結果出力ワークシートを指定します。
  • 結果は、デフォルトで[%H-Intersect]Resultに出力されますが、ほかのブックやシートを指定することもできます（ここで、%Hはソースグラフのショートネームです）。指定したブックやシートが存在しない場合は、出力時に作成されます。
  • もう一つの方法として、結果ワークシート名の右側にあるフライアウトボタンGadget flyout button.pngをクリックして、入力ブックのシートを選択できます。これにより、編集ボックスには[<input>]Resultが入力されます。新しい出力を生成すると、結果はソースブックにResultという名前のシートで出力されます。

フライアウトメニュー

ROIボックスの右上角にある三角形のボタンROI menu.pngをクリックして、フライアウトメニューを開きます。メニューは以下の通りです。

新しい出力 指定したワークシートに結果を出力します。
レポートシートに行く レポートワークシートをアクティブにします。
クリップボードに出力 選択すると（メニューの項目にチェックが入っている）、新しい出力がクリップボードに出力されます。
タグポイント ROIで検出された交点にタグを付けます。
データ変更 フィットデータ/プロットを変更します。デフォルトでは、現在のレイヤのすべてのプロットが選択されます。
  • 全てのプロットについているチェックを外すと、全て未選択になります。
  • 各プロットにチェックを付けて、そのプロットを選択します。
  • 選択...または、詳細...をクリックするとプロットを選択ダイアログが開きます。
プロット群の最大範囲に拡大する ROI範囲を全プロット範囲に拡大します。
テーマに名前を付けて保存 設定をテーマとして保存します。
<デフォルト>として保存 デフォルトとして保存します。
テーマのロード テーマファイルから設定をロードします。
設定... 交点設定ダイアログを開きます。
