FFTガジェット

関連する動画はこちら:Origin VT-0015 FFT

FFTツールは、四角形のオブジェクトを使って、グラフ上の信号データにFFTを実行するのに使用します。

ツールを使うには、グラフがアクティブなときに、メニューからガジェット：FFTROIツールを選びます。

内容

この関数は、FFTを実行するためにプロットに矩形のROIを追加します。この矩形を移動すると、すぐにFFTPREVIEW ウィンドウに、データのFFTの結果が表示されます。FFT実行のデフォルト設定は、fft1と同じものです。以下の表をご覧下さい。

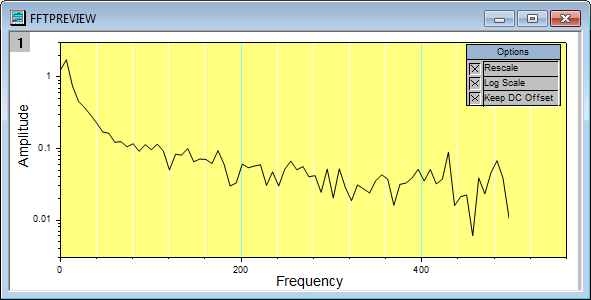

浮動Optionsパネルがあり、デフォルトではFFTPREVIEWウィンドウの右上角にあります。それを使って、プレビューグラフを編集することができます。

Rescale	このボックスにチェックすると、矩形を動かしたときに、FFTPREVIEWウィンドウのグラフが自動的に再スケールされます。
Log Scale	このチェックボックスにチェックすると、Y軸のスケールが、基数10の対数スケールになります。チェックを外すと、Y軸が線形に戻ります。
Keep DC Offset	DCオフセットを削除する場合、このチェックボックスのチェックを外します。

ROIボックスの右上角にある三角形のボタンをクリックして、コンテキストメニューを開きます。メニューから設定を選択し、FFTの設定ダイアログを開き、ROIオブジェクトを編集します。

ツール名を表示する(toolname)	ROIオブジェクトの名前を表示するかどうかを指定します。このチェックボックスが選択されていると、ツール名を指定することができます。
塗り色(rectcolor)	ROIの塗りつぶしの色を指定します。

新規ワークブックを作成します。
<Origin Program Folder>\Samples\Signal Processingサブフォルダにあるfftfilter1.DATファイルをインポートします。
Originメニューから作図: 線図: 折れ線を選択して、グラフを描画します。
グラフをアクティブにし、メニューからガジェット：FFTROIツールを選択します。これはプロットに矩形オブジェクトを追加します。
矩形オブジェクトを動かすと、FFTPREVIEW ウィンドウに対応するFFTの結果が表示されます。

fft1 アルゴリズム.を参照して下さい。
