ページをレイヤ、レイヤをページに合わせる
 | グラフを画像ファイルまたはクリップボードにエクスポートして、他のアプリケーションに埋め込む場合は、エクスポートの余白幅ダイアログボックスページを参照してください。 |
レイヤにページサイズを合わせる

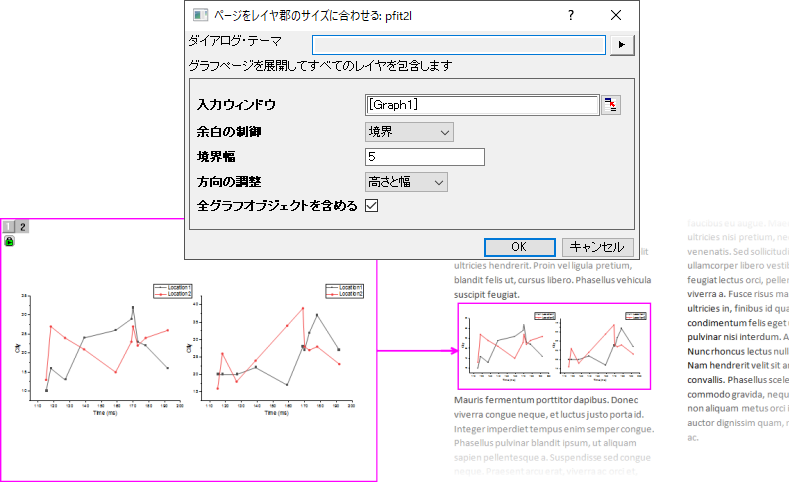

ページをレイヤに合わせるダイアログは、グラフレイヤの外側から不要な空白を取り除くのに便利です。たとえば、次のグラフoffice文書に埋め込む際、ページの上部と下部に余分な空白が必要ない場合に便利です。
ページにレイヤサイズを合わせる(pfit2l)ダイアログを開くには、メインメニューからグラフ操作:レイヤにページサイズを合わせるを選択します。
Note:
- このコマンドは、フォーマットメニューにもあります。
- ショートカットキーCtrl+Shift+Eを使用すると、ダイアログを開かずに最後に使用したダイアログテーマで余白の調整が可能です。
| 入力グラフ |
余白を調整する入力グラフを指定します。 |
|---|---|
| 余白の制御 |
余白をどのように作成するか指定します。
詳細については、ページのコピーとエクスポート設定グループの余白設定を参照してください。 |
| 境界幅 |
これは、余白の制御で境界が選択されている場合のみ利用できます。これを使用して、追加する境界線の幅を指定できます。値は、内容領域の幅のパーセントの値です。 |
| 方向の調整 | レイヤを調整する方向を指定します。 |
| 全てのグラフオブジェクトを含む | ページサイズをレイヤに合わせるときに、全てのグラフオブジェクト（グラフページに接続されているオブジェクトを含む）を含めます。デフォルトでは、このチェックはオンになっています。 |
| Note:レイアウトウィンドウをアクティブにしてレイアウト: レイヤにページサイズを合わせるを選択 (またはホットキーCtrl+Shift+E)した場合も、このダイアログが開きます。このダイアログを使用して、すべてのオブジェクトを含めるようにレイアウトウィンドウのサイズを変更できます。 |
ページにレイヤサイズを合わせる

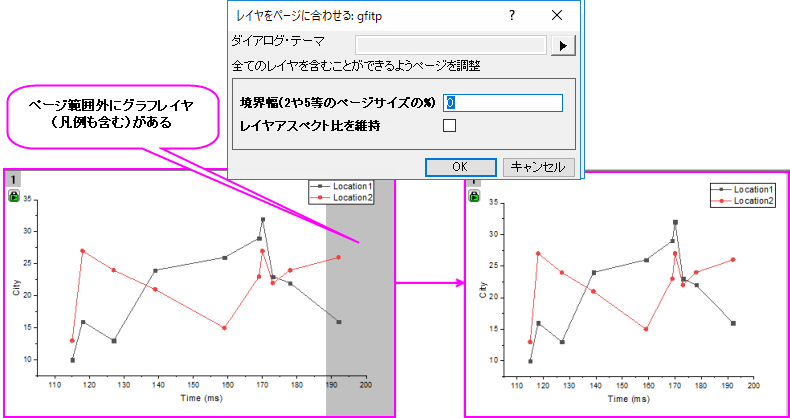

ページにレイヤを合わせるダイアログを使用すると
- グラフレイヤの外側にある不要な空白部分を削除します。
- すべてのグラフレイヤとレイヤに含まれるオブジェクトをグラフページに合わせて調整します。
- 調整は、レイヤのアスペクト比を維持してもしなくても行うことができます。
ページにレイヤを合わせる(gfitp)ダイアログボックスを開くには、グラフ操作: ページにレイヤサイズを合わせるを選択します。このメニューコマンドは2Dグラフでのみ使用可能です。
| 境界幅 (2や5等のページサイズの%) |
ページ余白詰め設定で定義された領域に合わせてレイヤサイズを調整するときに、レイヤの周りにバッファを追加します。 |
|---|---|
| レイヤアスペクト比を維持 |
このボックスにチェックをつけると縦横比を保持します。チェックをつけない場合、相対寸法は、ページ余白詰め要件に対応するように変更されることがあります。 |
| オブジェクトはレイヤに接続することも、グラフページに接続することもできます。レイヤに接続されたオブジェクトは、ページにレイヤサイズを合わせるによって移動します。ページに接続されたオブジェクトは移動しません。グラフページの少し外側にオブジェクトがあり、レイヤをページに合わせるときにオブジェクトを含める場合は、オブジェクトを右クリックしてプロパティを選択し、プログラミングタブで接続先を変更します。 |
| これらの条件が満たされた場合、LabTalk page.autosizeプロパティを使用できることもあります。 |
| このダイアログを使用してレーダー（スパイダー）チャートのサイズを変更する場合は、レイヤアスペクト比を維持を選択すると、良い結果が得られます。 |
