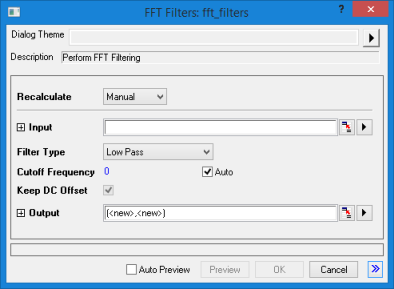

Dialog der FFT-Filter

Menübefehl: Analyse: Signalverarbeitung: FFT-Filter
Fenstertypen: Arbeitsmappe, Diagramm
Skript der X-Funktion und GUI-Beispiele: fft_filters

Dialogdesign	Siehe Dialogdesigns.

Neu berechnen	Siehe Neu berechnen von Analyseergebnissen.
Eingabe	Legen Sie das Eingabesignal fest. Siehe Eingabedaten festlegen.
Filtertyp	Legt den Filtertyp fest. Tiefpass: Dies ist ein idealer Tiefpassfilter, der alle Frequenzen über der Abschneidefrequenz entfernt, während die anderen Frequenzen unverändert bleiben. Hochpass: Dies ist ein idealer Hochpassfilter, der alle Frequenzen unter der Abschneidefrequenz entfernt, während die anderen Frequenzen unverändert bleiben. Bandpass: Dies ist ein idealer Bandpassfilter, der alle Frequenzen entfernt, die unter der unteren Abschneidefrequenz oder über der oberen Abschneidefrequenz liegen, während die anderen Frequenzen unverändert bleiben. Bandblock: Dies ist ein idealer Bandpassfilter, der alle Frequenzen entfernt, die unter der unteren Abschneidefrequenz oder über der oberen Abschneidefrequenz liegen, während die anderen Frequenzen unverändert bleiben. Schwellenwert: Hierbei handelt es sich um einen Schwellenwertfilter, der nur Frequenzkomponenten zulässt, dessen Amplituden größer sind als der zu passierende Schwellenwert. Tiefpass Parabolisch: Dies ist ein parabolischer Tiefpassfilter.
Untere Abschneidefrequenz	Diese Option ist nur verfügbar, wenn Filtertyp entweder Bandpass oder Bandblock ist.
Obere Abschneidefrequenz	Diese Option ist nur verfügbar, wenn Filtertyp entweder Bandpass oder Bandblock ist.
Abschneidefrequenz	Diese Option ist nur verfügbar, wenn Filtertyp entweder Tiefpass oder Hochpass ist.
Schwellenwert	Amplitudenschwellenwert Diese Option ist nur verfügbar, wenn Filtertyp Schwellenwert ist.
Durchlassfrequenz	Diese Option ist nur verfügbar, wenn Filtertyp Tiefpass Parabolisch ist. Alle Frequenzen unter diesem Wert bleiben unverändert, nachdem sie gefiltert wurden.
Sperrfrequenz	Diese Option ist nur verfügbar, wenn Filtertyp Tiefpass Parabolisch ist. Alle Frequenzen über diesem Wert werden vollständig entfernt.
DC-Offset behalten	Diese Option ist nur verfügbar, wenn Filtertyp Hochpass, Bandpass oder Bandblock ist. Wenn dieses Kontrollkästchen aktiviert ist, bleibt der DC-Offset während der Filterung unverändert.
Ausgabe	Legen Sie die Ausgabe fest. Siehe Ergebnisse ausgeben.
