ドゥーロフプロット

要求されるデータ

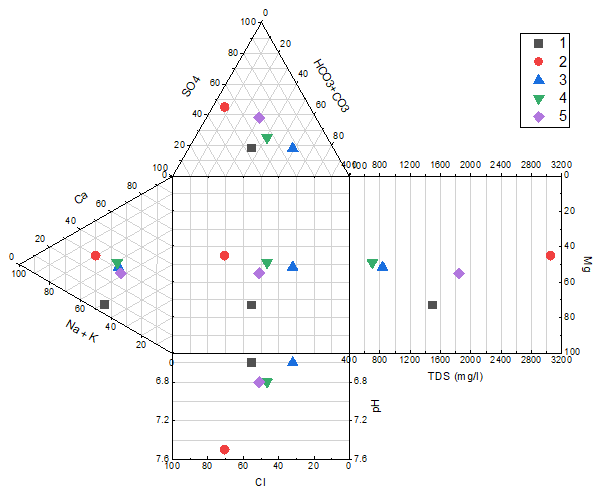

ドゥーロフプロットは、水サンプルの化学的性質をグラフ化するための特殊なグラフタイプであり、パイパーダイアグラムの代わりになるグラフ形式です。ドゥーロフプロットは、サンプル水中の主要イオンのミリ当量のパーセンテージに基づいています。アニオンとカチオンの値は2つの別々の三角形のパネルにプロットされ、データポイントは各三角形の底にある正方形のグリッドに投影されます。さらに、ドゥーロフプロットを使用すると、他の2つの地下水パラメーターであるpHと総溶解固形物（TDS）を直接比較できます。

Originのドゥーロフプロットは複数列のワークシートデータから作成します。各列には各イオングループのパーセント値が含まれています。列の順序はとても重要で、 $Ca^{2+}, Mg^{2+}, Na^{+}+K^{+}, Cl^{-}, SO_{4}^{2-}, CO_{3}^{2-}+HCO_{3}^{-}$ の順にする必要があります。各カチオングループのパーセント値は、カルシウム、マグネシウム、ナトリウム＋カリウム陽イオンの全濃度を元に計算されます。また、アニオンのパーセント値は、硫酸塩、塩化物、炭酸塩＋炭酸水素塩陰イオンの全濃度を元に計算されます。

グラフ作成

元データを選択し、以下の方法のどちらかでplot_durov ダイアログを作成します。

メニューから作図：特殊グラフ：ドゥーロフプロットと選択します。

plot_durovダイアログボックス

再計算	分析結果の再計算を制御します。なし自動手動詳細情報は、分析結果の再計算をご覧下さい。
入力	入力データ範囲を指定します。列は、Ca、Mg、Na+K、Cl、SO4、CO3+HCO3の順にする必要があります。
サンプルID	サンプルIDに使用する列を指定してください。ここで指定した列はドゥーロフプロットのシンボルの色と形に反映します。この列の内容は1ポイントずつの凡例に表示されます。
総溶解固形物	全溶解固形分量のデータ範囲を指定します。Mgイオンに対してプロットするために使用される列です。
pH	水サンプルのpH値を入力した列を指定します。

テンプレート

Durov.otpu (Originプログラムフォルダにインストールされています)

コントロール

元の濃度を表わすデータをパーセント値(1～100に規格化)に直し、それぞれのドゥーロフプロットで必要なデータ形式に修正するため、Originには3つのワークシートテンプレートがあります。

各レイヤ（つまり、各菱形）の位置を制御するには

デフォルトでは、すべての横方向のレイヤは、中央の正方形の親レイヤ「Layer1」にリンクされています。子レイヤを再配置する場合は、作図の詳細の軸スケール間のリンクタブに移動して、リンクを解除することで移動できるようになります。
レイヤ間のリンクを解除したくない場合は、フォーマット：作図の詳細（レイヤ属性）メニューで作図の詳細ダイアログを開き、親レイヤのレイヤの大きさタブを開いて、左または上の値を変更します。

下部と右側の長方形パネルCl vs. pHおよびTDS(mg/L) vs. Mgについては、plotdurovダイアログボックスの総溶解固形物とpHの項目を設定せずにそれらを描画することはできません。

ユーザー定義のデータセットを使用して、トリリニアダイアグラムのシンボルの色/形状/内部のインデックスを作成できます。また、作図の詳細ダイアログの推移エディタ、形状リスト、内部リストタブで、色、形状、内部の推移リストをカスタマイズできます。
