円パッキンググラフ

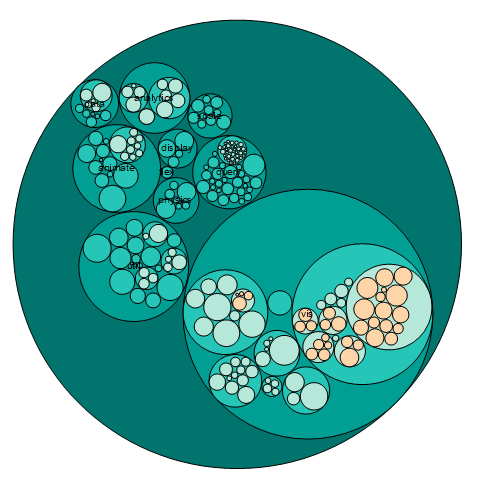

円パッキンググラフは、階層組織を視覚化するために使用でき、ツリーマップまたは樹状図の一種です。ツリーの各ノードは円で表され、そのサブノードはその中の円として表されます。円のサイズは、特定の値の列に比例します。

必要なデータ

Originでは、階層組織を表現するために2種類のデータタイプをサポートしています。

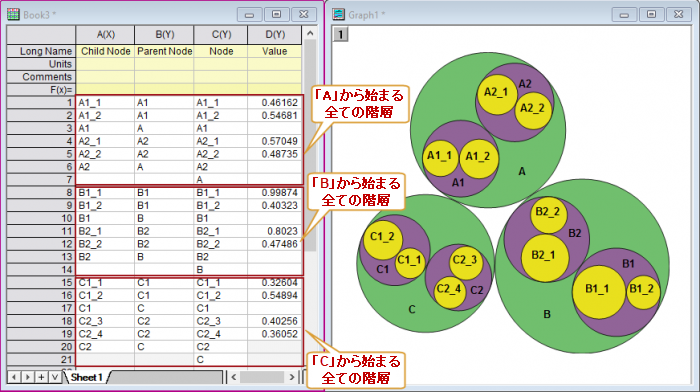

エッジリスト: 「子ノード」、「親ノード」、「全ノード」、「値」の4列を用意します。これは、樹形図に似ています。ただし、樹形図の場合、子ノードと親ノード間の距離が値です。円パッキングの場合、各ノードのサイズが値です。

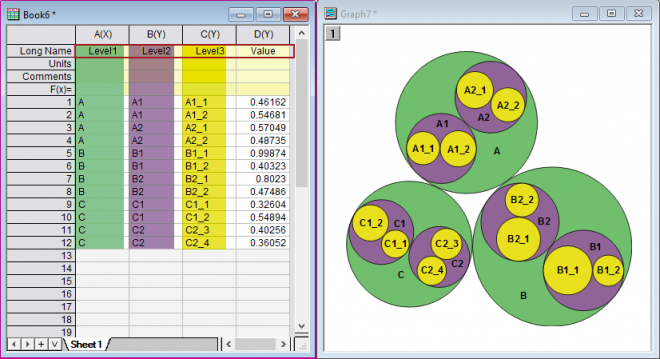

複数レベル: 少なくとも2つの列を用意します。各レベルのノード名をそれぞれ異なる列に入力し、最後の列は葉ノードのサイズを入力します。子レベルでは欠損値が許可されます。これはサンバースト図のデータタイプと似ています。

Note: これら2つのモードのいずれにおいても、すべての列属性が考慮されません。

データを選択

メニューから、作図> カテゴリカル：円パッキングと選択して、Xファンクションplotcpackのダイアログを開きます。

エッジリストと複数レベルの2つのデータタイプから1つを選択します。これら2種類のデータタイプの構造については、以下を確認してください。

Note: ここでは、Originは複数レベルノードラベル（AA.BBB.xxのようにドットで接続）をサポートしておらず、一般的な文字列ラベルとして扱います。

対応する列を選択して、階層と円をプロットします。ここでは、列の属性は考慮されません。

各葉の値を適用する方法を円の面積または半径から指定します。

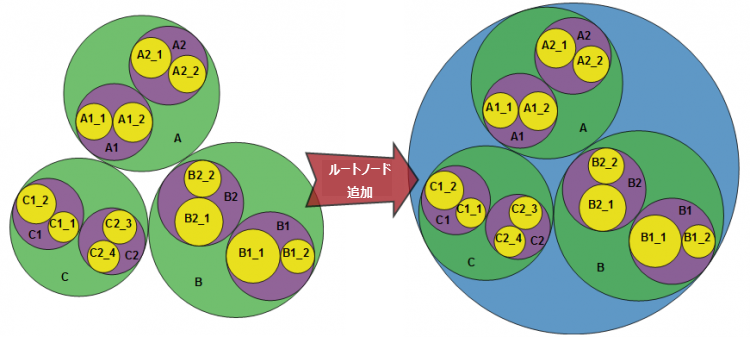

ルートノードを追加してすべての円を囲むかどうかを指定します。

cpack.OTPU (Originのプログラムフォルダにインストールされています)。

円パッキンググラフの編集については以下を参照してください。
