新しいレイヤを追加メニューを使ってレイヤを1つ追加する

AddLayers-InsertLayer

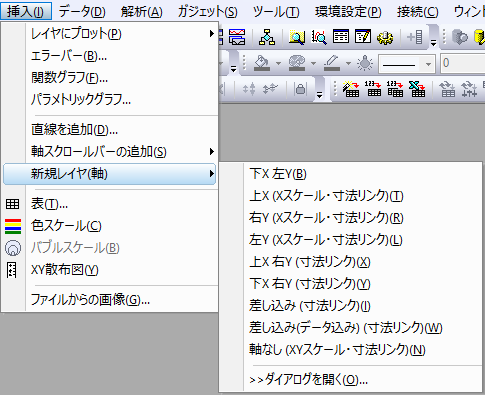

現在のグラフウィンドウにレイヤを1つ追加する場合、「挿入: 新規レイヤ(軸)」を選択してレイヤを追加します。

• 下X 左Y

  新規レイヤは下X軸と左Y軸を持ちます。この項目はツールバーボタンを同様の機能です。

• 上X (Yスケール・寸法リンク)

  新規レイヤは上X軸を持ち、Y 軸はアクティブレイヤに直接(1:1)リンクされ、単位はリンクされたレイヤの%にセットされます。この項目はツールバーボタンを同様の機能です。

• 右Y (Xスケール・寸法リンク)

  新規レイヤは右Y軸を持ち、X 軸はアクティブレイヤに直接(1:1)リンクされ、単位はリンクされたレイヤの%にセットされます。この項目はツールバーボタンを同様の機能です。

• 左Y (Xスケール・寸法リンク)

  新規レイヤは左Y軸を持ち、X軸はアクティブレイヤに直接(1:1)リンクされ、単位はリンクされたレイヤの%にセットされます。

• 上X 右Y (寸法リンク)

  新規レイヤは上X軸と右Y軸を持ち、右Y軸はアクティブレイヤにリンクされ、単位はリンクされたレイヤの%にセットされます。この項目はツールバーボタンを同様の機能です。

• 下X 右Y (寸法リンク)

  新規レイヤは下X軸と右Y軸を持ち、右Y軸はアクティブレイヤにリンクされ、単位はリンクされたレイヤの%にセットされます。

• 差し込み (寸法リンク)

  新規レイヤはアクティブレイヤにリンクして差し込まれ、単位はリンクされたレイヤの%にセットされます。この項目はツールバーボタンを同様の機能です。

• 差し込み（データ込み）(寸法リンク)

  新規レイヤはアクティブレイヤにリンクして差し込まれ、アクティブレイヤのデータプロットを持ち、単位はリンクされたレイヤの%にセットされます。この項目はツールバーボタンを同様の機能です。

• 軸なし (XYスケール・寸法リンク)

  新規レイヤは軸はありませんが、XYスケールはアクティブレイヤに直接(1:1)リンクされ、単位はリンクされたレイヤの%にセットされます。

• ダイアログを開く

  これで新規レイヤ(軸)ダイアログがひらきます(Xファンクション: layadd):



このチュートリアルではXファンクションlayaddを使って、現在のグラフウィンドウにレイヤを追加する方法を紹介します。 新しいワークブックを開き、Originインストールフォルダ\Samples\Graphing\Linked Layers 1.datをインポートします。 列Aと列Bを選択し、折れ線グラフを作図します。このグラフに、オリジナルレイヤと同じ寸法で、上X軸をリンクさせ、Y軸をリンクさせないレイヤを追加します。 挿入: 新規レイヤ(軸): ダイアログを開くを選択して、新規レイヤ(軸):layaddダイアログを開きます。ダイアログボックスでユーザ定義チェックボックスにチェックを入れ、ユーザ定義軸でレイヤを追加します。 レイヤ軸ブランチで、上と右をチェックして上Xと右Yのレイヤ軸を追加します。軸スケール間のリンクブランチで、リンク先をレイヤ 1に、X軸に直接(1対1)を選択します。新しいレイヤがレイヤ1と同じ軸、ここでは下Xまたは左Yの場合は、軸がオーバーラップしてしまいます。このような時にはオーバーラップした軸の自動オフセットにチェックを入れ、軸を適切なオフセットに調整します。 新レイヤのアクティベーションにチェックが入っていることを確認してください。OK ボタンをクリックし、新しいレイヤを追加します。 元のワークブックの列Gを選択してから、もう一度グラフを選択し、挿入：レイヤにプロット：散布図を選び、"PCBs"のデータを新しく追加したレイヤにプロットします。

新しいレイヤをグラフでは、ダブルクリックして作図の詳細を開き、軸スケール間のリンク対応タブでリンクの状態を確認できます。
