グラフページタイトル/レイヤタイトルの追加

Origin 2023から、ミニツールバーのボタンで、グラフページタイトル (複数レイヤグラフの場合) やレイヤタイトルの追加をサポートしています。また、タイトルの幅をカスタマイズする簡単な方法があります。

グラフページタイトル

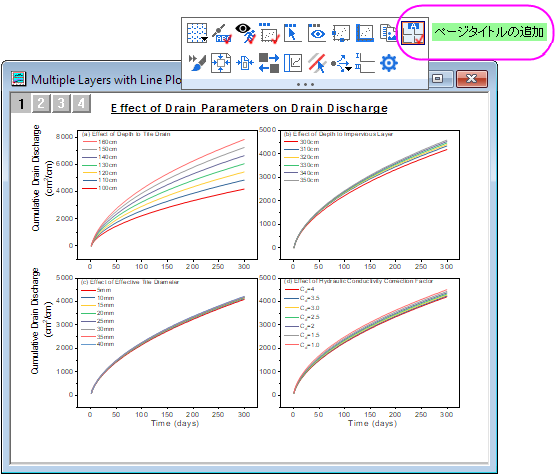

複数パネルグラフで、グラフページのミニツールバーのページタイトルを追加ボタンをクリックして、タイトルを追加します。

ページタイトルボックスは水平方向に中央揃えで、テキストの折り返しがオンになっています。ボックスのサイズは定義済みであり、テキスト折り返しの結果に基づくものではないため、フォントサイズを変更しても、タイトルボックスの幅は維持されます。

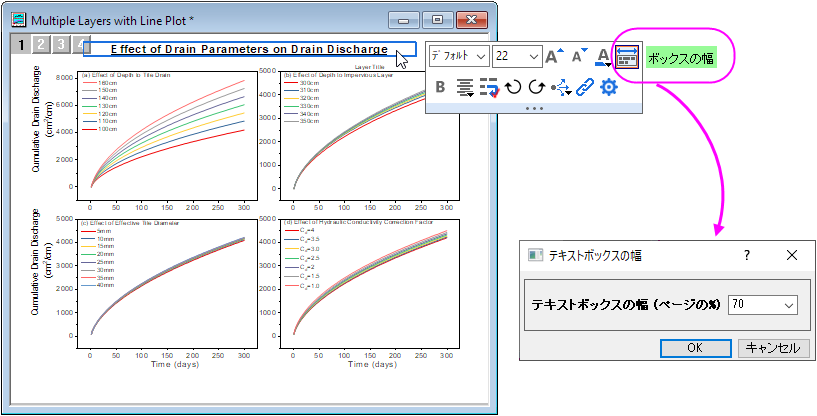

デフォルトでは、ページタイトルボックスのサイズはページ幅の70%です。それをクリックし、ミニツールバーのボタンを使用して幅を変更します。

ページのタイトル名は_PTITLEです。Labtalkスクリプトを使用して、ページタイトルボックスの幅をカスタマイズすることもできます。

_PTITLE.box=80
//このスクリプトを実行します。ページタイトルボックスのサイズをページ幅の80%に設定出来ます。
_PTITLE.box=1
//このスクリプトを実行します。ページタイトルボックスは、ボックスの周りのハンドルをドラッグしてサイズを変更できます。
_PTITLE.box=0
//このスクリプトを実行します。古いテキストオブジェクトの動作に戻ります。  テキストボックスのサイズは、折り返しの結果によって決まります。

レイヤタイトル

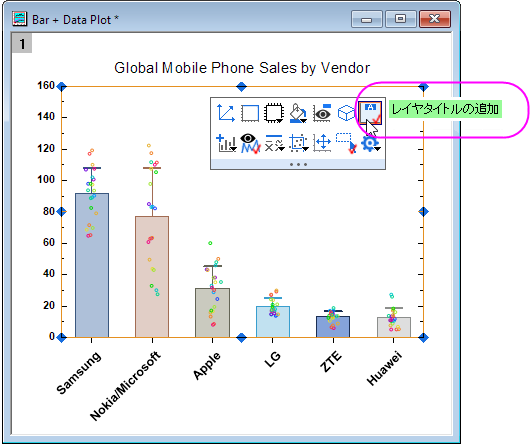

レイヤタイトルを追加するには、レイヤのミニツールバーのレイヤタイトルの追加ボタンをクリックします。

レイヤタイトルボックスは水平方向に中央揃えで、テキストの折り返しがオンになっています。ボックスのサイズは定義済みであり、テキスト折り返しの結果に基づくものではないため、フォントサイズを変更しても、タイトルボックスの幅は維持されます。

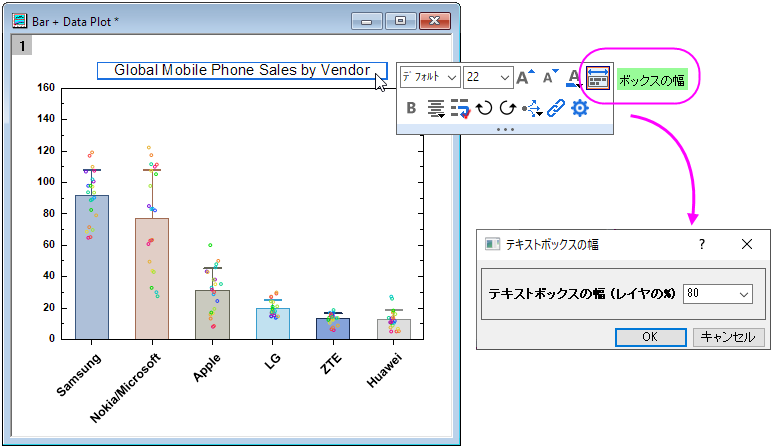

デフォルトでは、レイヤタイトルボックスのサイズはページ幅の80%です。それをクリックし、ミニツールバーのボタンを使用して幅を変更します。

レイヤのタイトル名は_TITLEです。Labtalkスクリプトを使用して、レイヤタイトルボックスの幅をカスタマイズすることもできます。

_TITLE.box=60
//このスクリプトを実行します。レイヤタイトルボックスのサイズをレイヤ幅の60%に設定出来ます。
_TITLE.box=1
//このスクリプトを実行します。レイヤタイトルボックスは、ボックスの周りのハンドルをドラッグしてサイズを変更できます。
_TITLE.box=0
//このスクリプトを実行します。古いテキストオブジェクトの動作に戻ります。テキストボックスのサイズは、折り返しの結果によって決まります。
