Titel für Diagrammseiten/Layer hinzufügen

Adding-Graph-Title

Seit Origin 2023 unterstützen Schaltflächen der Minisymbolleiste das Hinzufügen des Diagrammseitentitels (für Diagramme mit mehreren Layern) oder des Layertitels. Es gibt eine einfache Mehode, die Breite des Titels benutzerdefiniert anzupassen.

Diagrammseitentitel

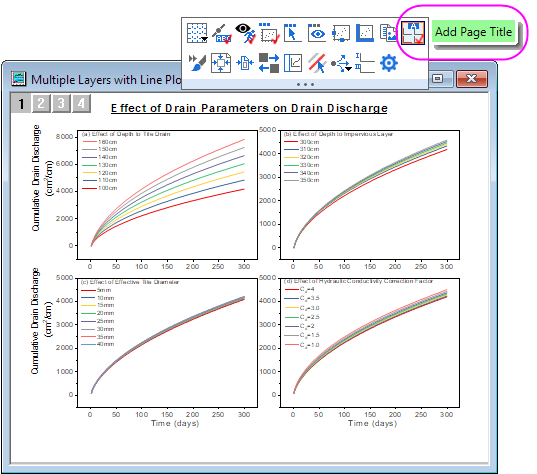

Klicken Sie im Diagramm mit mehreren Feldern auf die Schaltfläche Seitentitel hinzufügen auf der Minisymbolleiste Diagrammseite, um den Titel hinzuzufügen.

• Das Feld des Seitentitels ist horizontal mittig ausgerichtet und der Textumbruch ist aktiviert. Die Größe des Felds ist definiert und basiert nicht auf dem Ergebnis des Textumbruchs, das heißt, dass sogar die Schriftgröße, Titelfeldbreite etc. beibehalten bleiben.

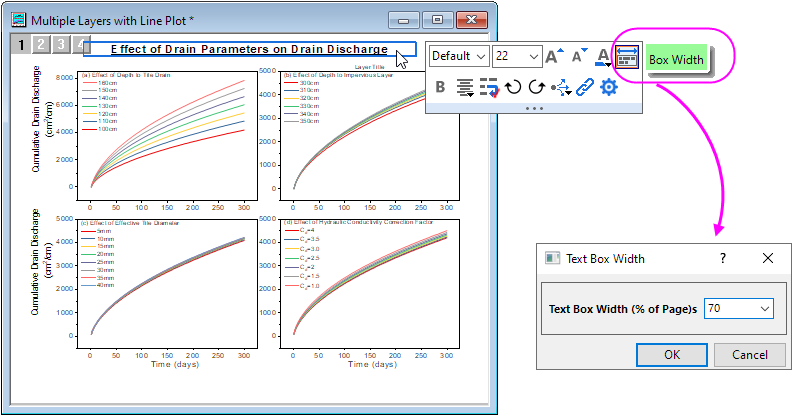

• Standardmäßig beträgt die Größe des Seitentitelfelds 70 % der Seitenbreite. Klicken Sie darauf und verwenden Sie die Schaltfläche der Minischaltfläche, um die Breite zu ändern.

• Der Name des Seitentitels lautet _PTITLE. Sie können auch das Labtalk-Skript verwenden, um die Breite des Seitentitelfeldes benutzerdefiniert anzupassen.

_PTITLE.box=80 //Run this script. Die Größe des Seitentitelfelds kann auf 80% der Seitenbreite festgelegt werden.  _PTITLE.box=1 //Run this script. Durch Ziehen an den Elementen um das Feld des Seitentitels herum kann seine Größe verändert werden.   _PTITLE.box=0 //Run this script. Das alte Verhalten des Textobjekt wird wiederhergestellt. Die Größe des Textfelds entscheidet sich nach Umbruchergebnis.

Layertitel

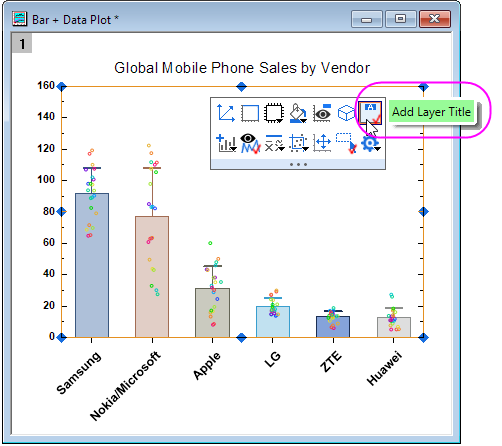

Um einen Layertitel hinzuzufügen, klicken Sie auf die Schaltfläche Layertitel hinzufügen auf der Minisymbolleiste Layer.

• Das Feld des Layertitels ist horizontal mittig ausgerichtet und der Textumbruch ist aktiviert. Die Größe des Felds ist definiert und basiert nicht auf dem Ergebnis des Textumbruchs, das heißt, dass sogar die Schriftgröße, Titelfeldbreite etc. beibehalten bleiben.

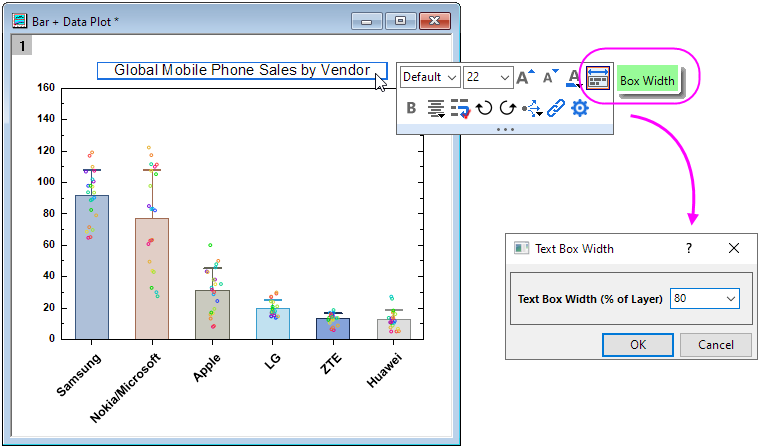

• Standardmäßig beträgt die Größe des Layertitelfelds 80% der Seitenbreite. Klicken Sie darauf und verwenden Sie die Schaltfläche der Minischaltfläche, um die Breite zu ändern.

• Der Name des Layertitels lautet _TITLE. Sie können auch das Labtalk-Skript verwenden, um die Breite des Layertitelfeldes benutzerdefiniert anzupassen.

_TITLE.box=60 //Run this script. Die Größe des Seitentitelfelds kann auf 60% der Layerbreite festgelegt werden.  _TITLE.box=1 //Run this script. Durch Ziehen an den Elementen um das Feld des Layertitels herum kann seine Größe verändert werden.     _TITLE.box=0 //Run this script. Das alte Verhalten des Textobjekt wird wiederhergestellt. Die Größe des Textfelds entscheidet sich nach Umbruchergebnis.  <lt>
