Diagramm mit 9 Feldern
Datenanforderungen
Wählen Sie mindestens eine Y-Datenspalte (oder einen Bereich aus mindestens einer Spalte) aus. Wählen Sie idealerweise neun oder mehr Wertespalten (oder einen Bereich aus neun oder mehreren Y-Spalten) aus. Wenn es eine verbundene X-Spalte gibt, stellt die X-Spalte die X-Werte bereit; ansonsten wird ein Abtastintervall der Y-Spalte oder Zeilennummer verwendet.
Bitte beachten Sie, dass die Anzahl der X-Spalten nicht mehr als neun für dieses Diagramm mit 9 Feldern sein sollte:
- Wenn es nur eine X-Spalte gibt, wird diese X-Spalte für alle Felder verwendet und alle Y-Spalten werden in diesen neun Layern gegen die gleichen X-Daten angeordnet; die Anordnungsregel der Zeichnung lautet, dass alle Y-Spalten eine nach der anderen in Reihenfolge und zyklisch in den Layer gezeichnet werden.
- Wenn es mehr als zwei X-Spalten gibt, werden die X-Spalten als Trennzeichen verwendet, um die Y-Spalten in Gruppen zu teilen, und diese zwei Gruppen Y-Spalten werden in Reihenfolge in die Layer gegen die angrenzenden X-Daten gezeichnet;
- Wenn es mehr neun X-Spalten gibt, können Sie diese Art von Diagrammen mit neun Feldern nicht zeichnen.
Diagramm erstellen
Wählen Sie die gewünschten Daten aus.
Wählen Sie .
oder

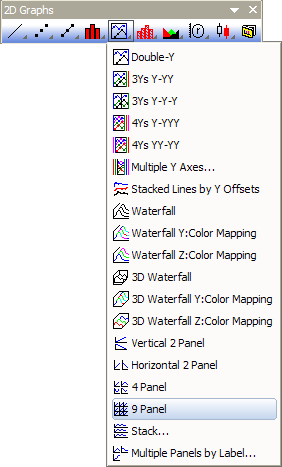

Klicken Sie auf die Schaltfläche 9-fach in der Symbolleiste 2D Grafiken.
Vorlage
PAN9.OTP (im Origin-Programmordner installiert)
Hinweise
Jede Spalte mit Y-Werten wird in ein separates Layer gezeichnet. Die Layer werden in drei Spalten mit drei Zeilen angeordnet.
