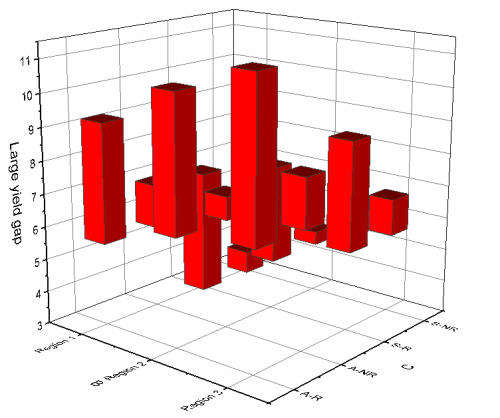

3D浮動棒グラフ

3D-Floating-Bar

必要なデータ

• ワークシート：

• 少なくとも1つのZ列（あるいは、その部分領域）を選択します。Z列と関連するXY列がある場合、そのXY列が使われます。そうでない場合、ワークシートのデフォルトのXY値が使われます。

または、

• ワークシートセルのブロック（仮想行列）

• 行列：Z値の行列、少なくとも1つのオブジェクト

グラフ作成

行列シートをアクティブにするか必要なデータをワークシート上で選択します。

メニューから作図> 3D: 3D浮動棒グラフを選択します。

テンプレート

• GL3DFLOATCOL.OTPU

(Originのプログラムフォルダにインストールされています。)

Notes

• XYZデータの場合、同じX・Y座標にある2つのZ値が、棒の開始と終了として使用されます。行列データの場合、アクティブな行列シート内の2つのオブジェクトが棒の開始と終了として使用されます。1つめのZ値が2つめのZ値より大きい場合、棒の高さは Z1-Z2 になり、方向は上向きになります。1つめのZ値が2つめのZ値より小さい場合、棒の高さは Z2-Z1 になり、方向は下向きになります。
• 行列/ワークシートにマッピングされた関連するX値とY値により、各浮動棒のXY位置が決まります。

Note：3D浮動棒グラフでは、 基準面設定は存在しません。 棒の形状設定は使用できます。四角錐台と円錐台の場合、棒の最大長は全長とみなされます。 棒にラベルを追加し、ラベルの位置を設定する場合、下が開始位置、上が終了位置になります。
